參照標準:GB/T12459-2005 GB/T13401-2005 SH/T3408-2012 ASME B16.9等
規格范圍:DN50~DN800 (2"~32")

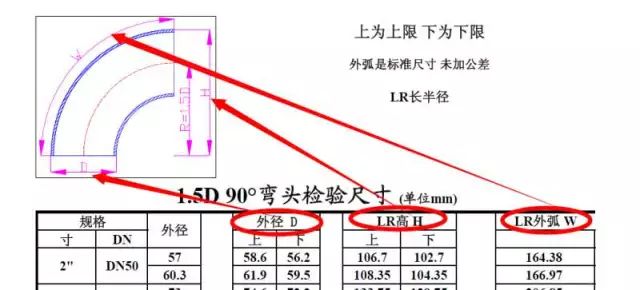

使用方法:比如檢測彎頭的外徑尺寸D 參照上限和下限的數據 實際測量的產品外徑在上下限之間即為合格 超出上限或下限范圍外即不合格產品

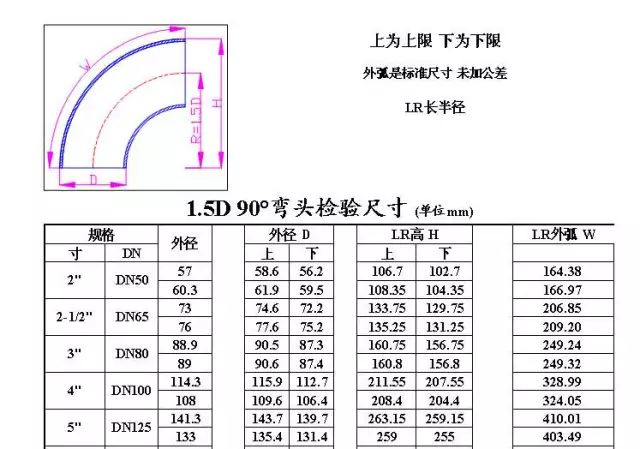

圖表檢測范圍:90°彎頭1.5D的外徑尺寸D 搓高只存H 和外弧尺寸W
適用人群:石化行業技術人員 設計人員 采購人員 檢驗人員 技術學者等
制表目的:方便設計人員參照設計尺寸和距離等數據 方便檢驗人員驗收產品的合格與否等
| |
|
