半鎮靜鋼 (Semi Killed steel)

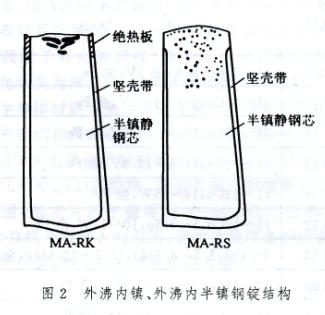

脫氧程度較鎮靜鋼弱，但比沸騰鋼強的碳素鋼。鋼水在澆注前的氧含量接近或稍高于與碳氧平衡時的氧含量。當其凝固時，一般只排出少量的氣體，在模內進行短時間的微弱沸騰。這種鋼錠中氣泡的體積與鋼液的冷凝收縮大致相等，為此也稱為%26ldquo;平衡鋼%26rdquo;。實際上，現代半鎮靜鋼的發展已超出其原有含義，凡切頭率比鎮靜鋼鋼錠低，偏析較沸騰鋼鋼錠少，介于二者之間的各種鋼錠，都可認為是半鎮靜鋼，如外沸內鎮鋼錠等(圖1、圖2)。

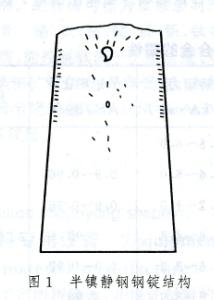

半鎮靜鋼鋼錠的結構，有激冷帶、柱狀晶帶和錠心等軸晶帶。但由于脫氧程度、氣體放出量的多少、位置和時間的不同，形成在鋼錠內部的氣孔大小和分布均不相同的結構。見圖1。

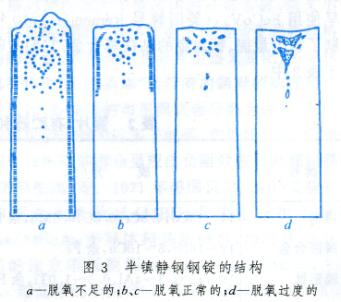

在正常脫氧情況下，排出氣體量使鋼錠內生成的氣泡基本抵消了鋼液的冷凝收縮。其下部結構比較致密，沒有蜂窩氣泡，而上部有可能產生短小的蜂窩氣絕熱板堅殼帶半鎮靜鋼芯堅殼帶半鎮靜鋼芯圖2外沸內鎮、外沸內半鎮鋼錠結構泡。在其頭部中心，存在氣泡疏松。整個鋼錠似乎下部具有鎮靜鋼鋼錠特點，上部則具有沸騰鋼鋼錠的一些特征(圖3b和3c)。脫氧不足時，放出氣體稍多，氣泡接近鋼錠側面和上表面，蜂窩氣泡甚至布滿整個高度，并在頭部有大量集中的氣泡(圖3a)；而脫氧過度時，放出氣體很少，將產生縮孔，實質上成為鎮靜鋼的結構(圖3d)。
半鎮靜鋼在澆注過程中沸騰微弱，注完沸騰很快停止。因此其偏析比沸騰鋼鋼錠少得多，但比鎮靜鋼鋼錠大。
用半鎮靜鋼代替鎮靜鋼，由于切頭減少，故可提高成坯率，并可節約脫氧劑。用它代替沸騰鋼，由于偏析較少和軋制廢品減少，成材率可接近沸騰鋼而鋼材性能卻優于沸騰鋼。半鎮靜鋼對碳含量與錳含量無嚴格限制，還允許含有一定量的合金元素，因而鋼種多。因其具有上述優點，半鎮靜鋼在生產和使用上得到迅速發展。世界各主要產鋼國家的半鎮靜鋼產量已占總鋼產量的10％～30％，用它大批生產普通碳素鋼和普通低合金鋼，廣泛應用于建筑、機械、石油、化工、造船等部門。生產半鎮靜鋼時，鋼水氧含量需穩定控制在很窄的范圍內，脫氧程度要求很嚴，故不易掌握。半鎮靜鋼的偏析程度較鎮靜鋼重。同時由于用硅脫氧，硅酸鹽生成物不易自鋼中很好排除，會降低鋼材橫向沖擊性能和塑性，因此半鎮靜鋼不適合于重要零件用。
| |
