鋼鐵材料金屬熱處理工藝方法及目的有哪些？
1、金屬熱處理退火?
??退火處理，主要是指將材料曝露于高溫一段很長(zhǎng)時(shí)間后，然后再慢慢冷卻的熱處理制程。準(zhǔn)確的說(shuō)，退火是一種對(duì)材料的熱處理工藝，包括金屬材料、非金屬材料。
金屬熱處理退火目的：?
? a、細(xì)化晶粒，改善力學(xué)性能，為下一步工序做準(zhǔn)備；
b、降低硬度,提高塑性,改善切削加工與壓力加工性能；
c、消除冷、熱加工所產(chǎn)生的內(nèi)應(yīng)力。?
2、金屬熱處理正火?
?? 正火是將工件加熱到適當(dāng)溫度(Ac3或ACcm?以上?30～50℃)(見(jiàn)鋼鐵顯微組織),保溫后在空氣中冷卻的金屬熱處理工藝。正火主要用于鋼鐵工件。正火通常作為鍛件、焊接件以及滲碳零件的預(yù)先熱處理工序。對(duì)于性能要求不高的低碳的和中碳的碳素結(jié)構(gòu)鋼及低合金鋼件，也可作為最后熱處理。對(duì)于一般中、高合金鋼，空冷可導(dǎo)致完全或局部淬火，因此不能作為最后熱處理工序。?金屬熱處理正火目的：?
?? a、細(xì)化晶粒，改善力學(xué)性能，為下一步工序做準(zhǔn)備；??
b、消除冷、熱加工所產(chǎn)生的內(nèi)應(yīng)力;?
? c、降低硬度，提高塑性，改善切削加工與壓力加工性能；?
3、金屬熱處理淬火?
? 淬火，金屬和玻璃的一種熱處理工藝。鋼的淬火是將鋼加熱到臨界溫度Ac3（亞共析鋼）或Ac1（過(guò)共析鋼）以上溫度，保溫一段時(shí)間，使之全部或部分奧氏體1化，然后以大于臨界冷卻速度的冷速快冷到Ms以下（或Ms附近等溫）進(jìn)行馬氏體（或貝氏體）轉(zhuǎn)變的熱處理工藝。通常也將鋁合金、銅合金、鈦合金、鋼化玻璃等材料的固溶處理或帶有快速冷卻過(guò)程的熱處理工藝稱為淬火。?金屬熱處理淬火目的：?
? ?淬火一般是為了得到高硬度的馬氏體組織，有時(shí)對(duì)某些高合金鋼（如不銹鋼、耐磨鋼）淬火時(shí)，則是為了得到單一均勻的奧氏體組織，以提高耐磨性和耐蝕性。
?
4、金屬熱處理回火?
? ?回火是將淬火鋼加熱到奧氏體轉(zhuǎn)變溫度以下，保溫1到2小時(shí)后冷卻的工藝。回火往往是與淬火相伴，并且是熱處理的最后一道工序。經(jīng)過(guò)回火，鋼的組織趨于穩(wěn)定，淬火鋼的脆性降低，韌性與塑性提高，消除或者減少淬火應(yīng)力，穩(wěn)定鋼的形狀與尺寸，防止淬火零件變形和開(kāi)裂，高溫回火還可以改善切削加工性能。?金屬熱處理回火目的：
a、減小淬火時(shí)的變形和開(kāi)裂；???
b、獲得良好的綜合力學(xué)性能。?
?? c、改善切削加工性能，提高加工表面光潔程度。?
5、金屬熱處理時(shí)效?
時(shí)效指在一定時(shí)期內(nèi)能夠發(fā)生的效用；金屬或合金在大氣溫度下經(jīng)過(guò)一段時(shí)間后，由于過(guò)飽和固溶體脫溶和晶格沉淀而使強(qiáng)度逐漸升高的現(xiàn)象?
金屬熱處理時(shí)效目的?
?? a、減輕淬火以及磨削加工后的內(nèi)應(yīng)力，穩(wěn)定形狀和尺寸。??
b、穩(wěn)定鋼件淬火后的組織，減小存放或使用期間的變形。

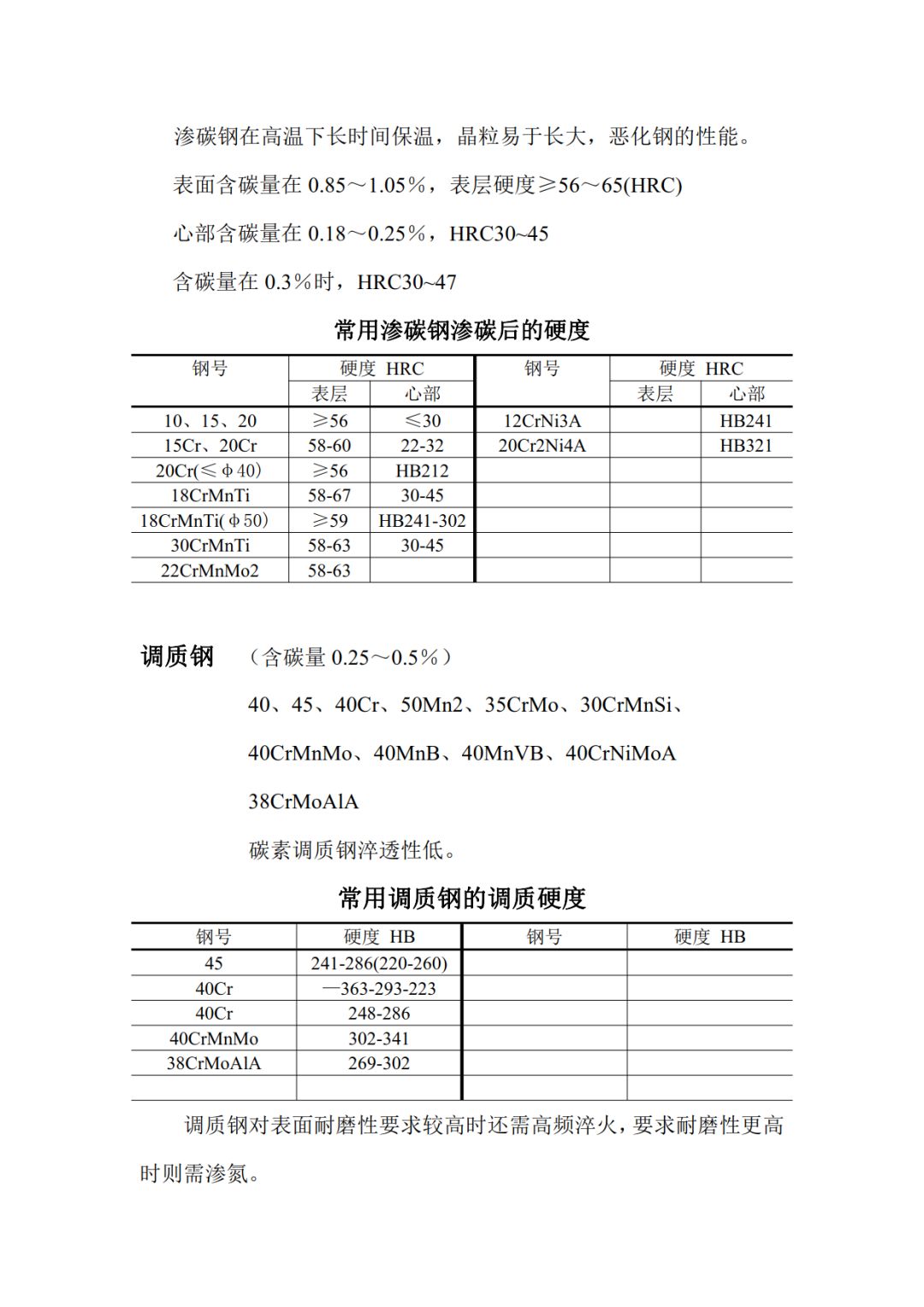

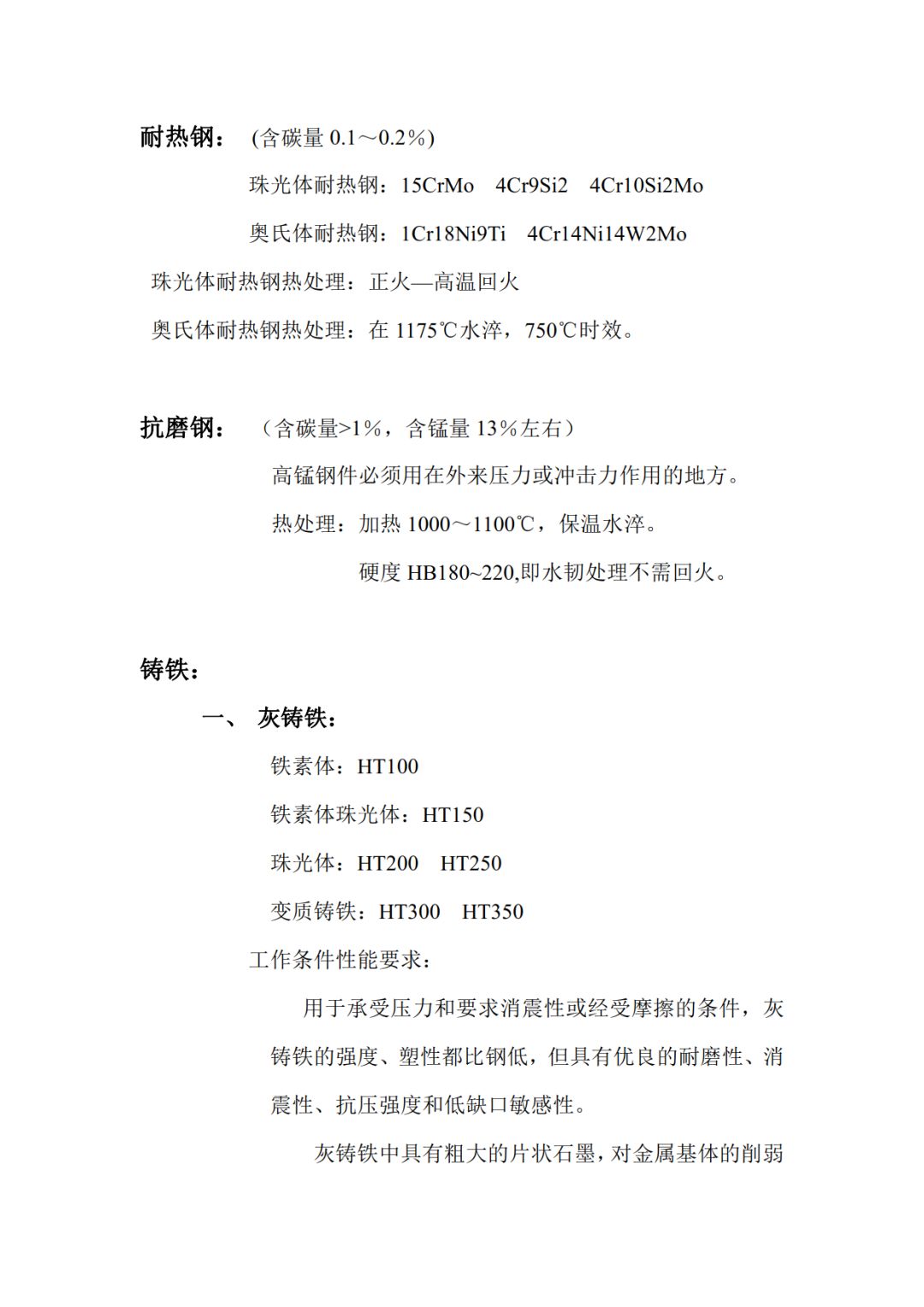

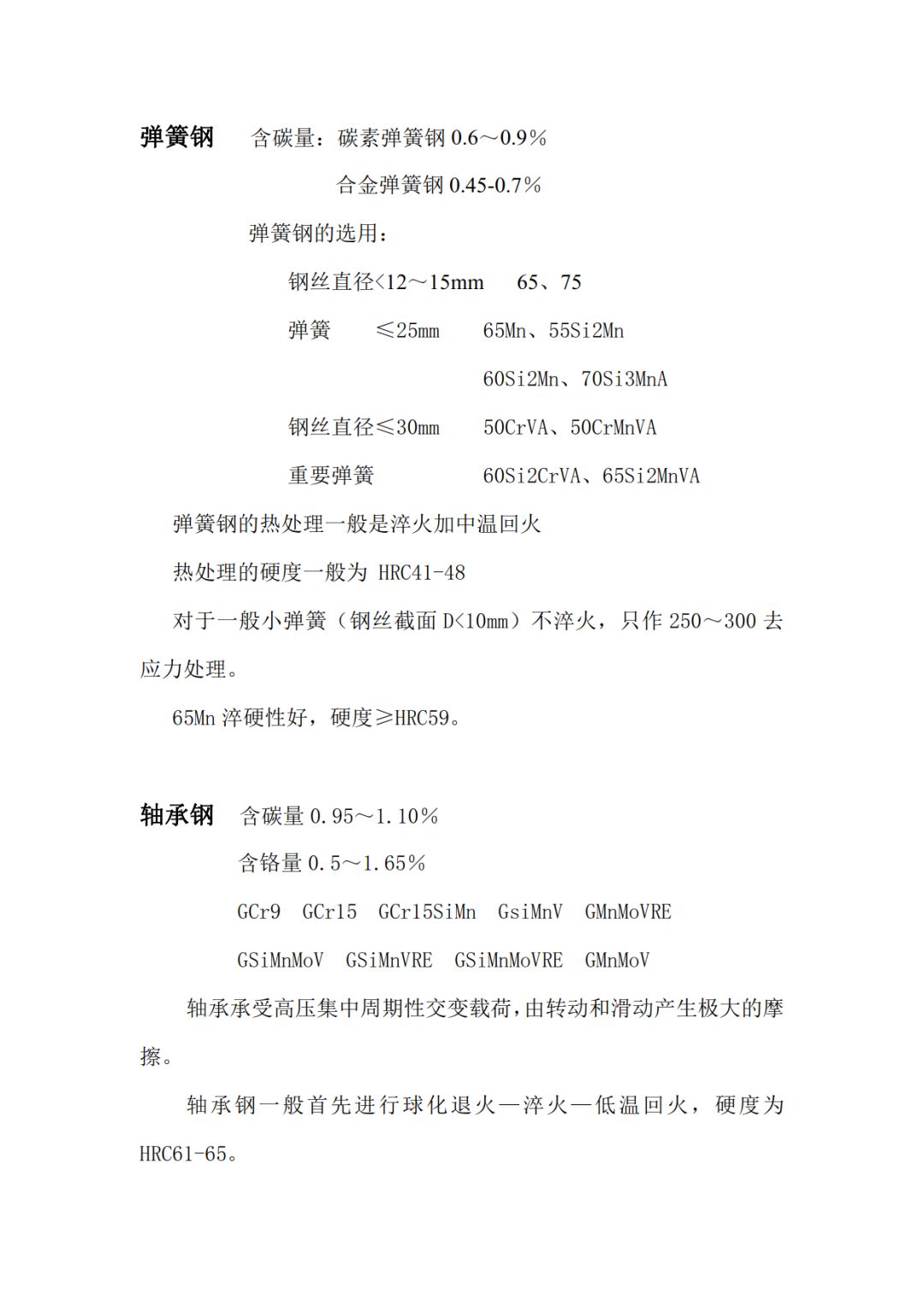

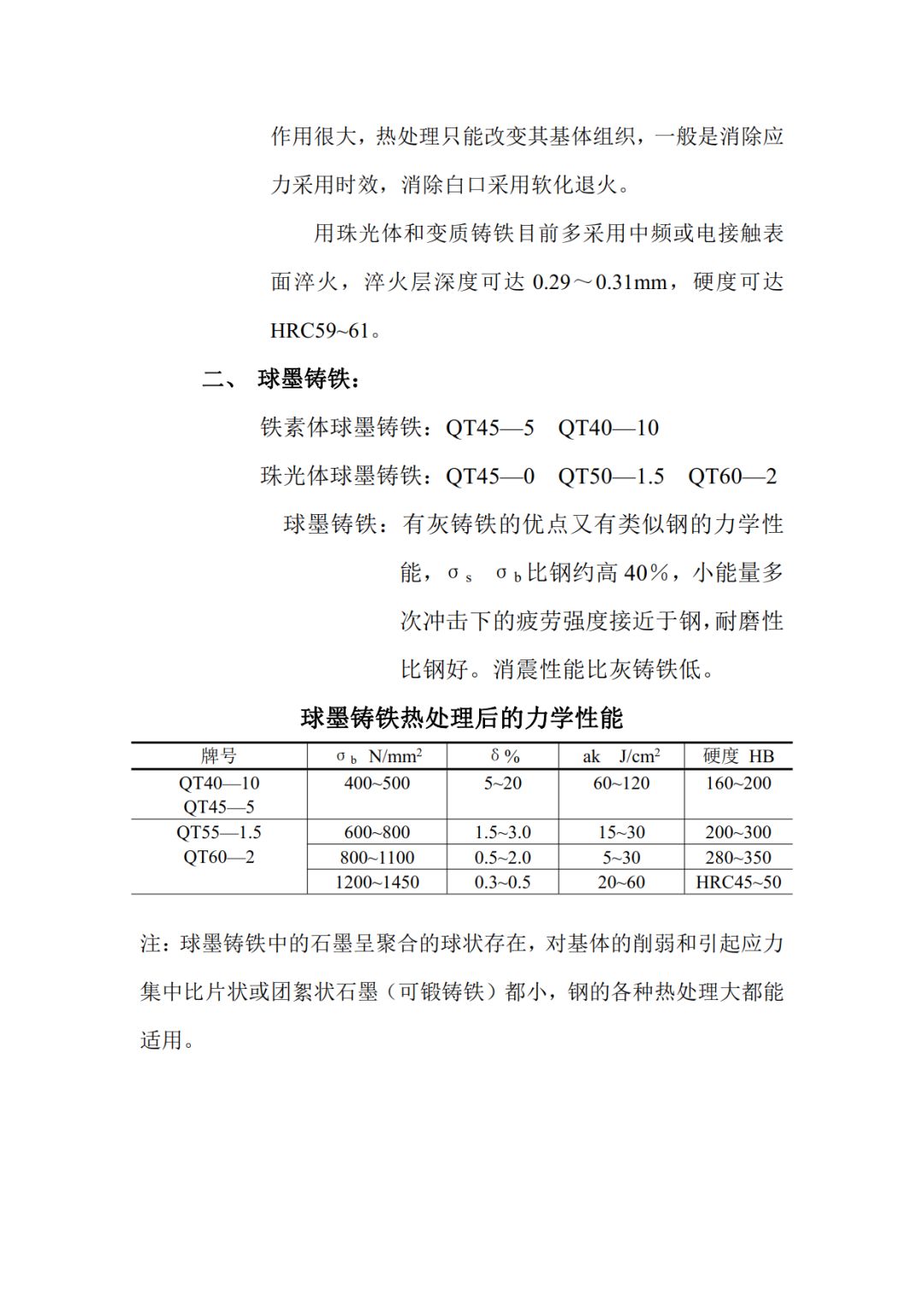

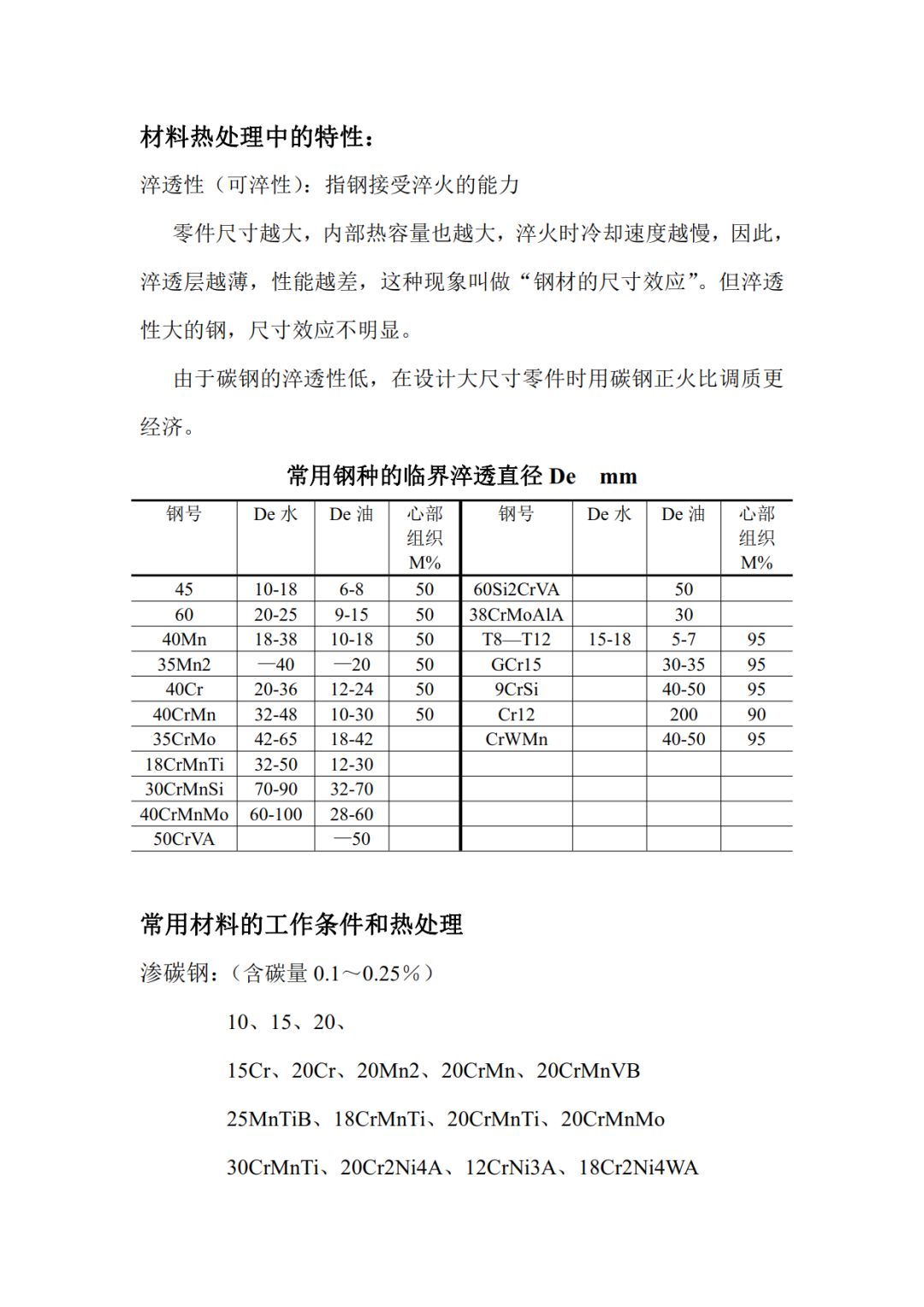

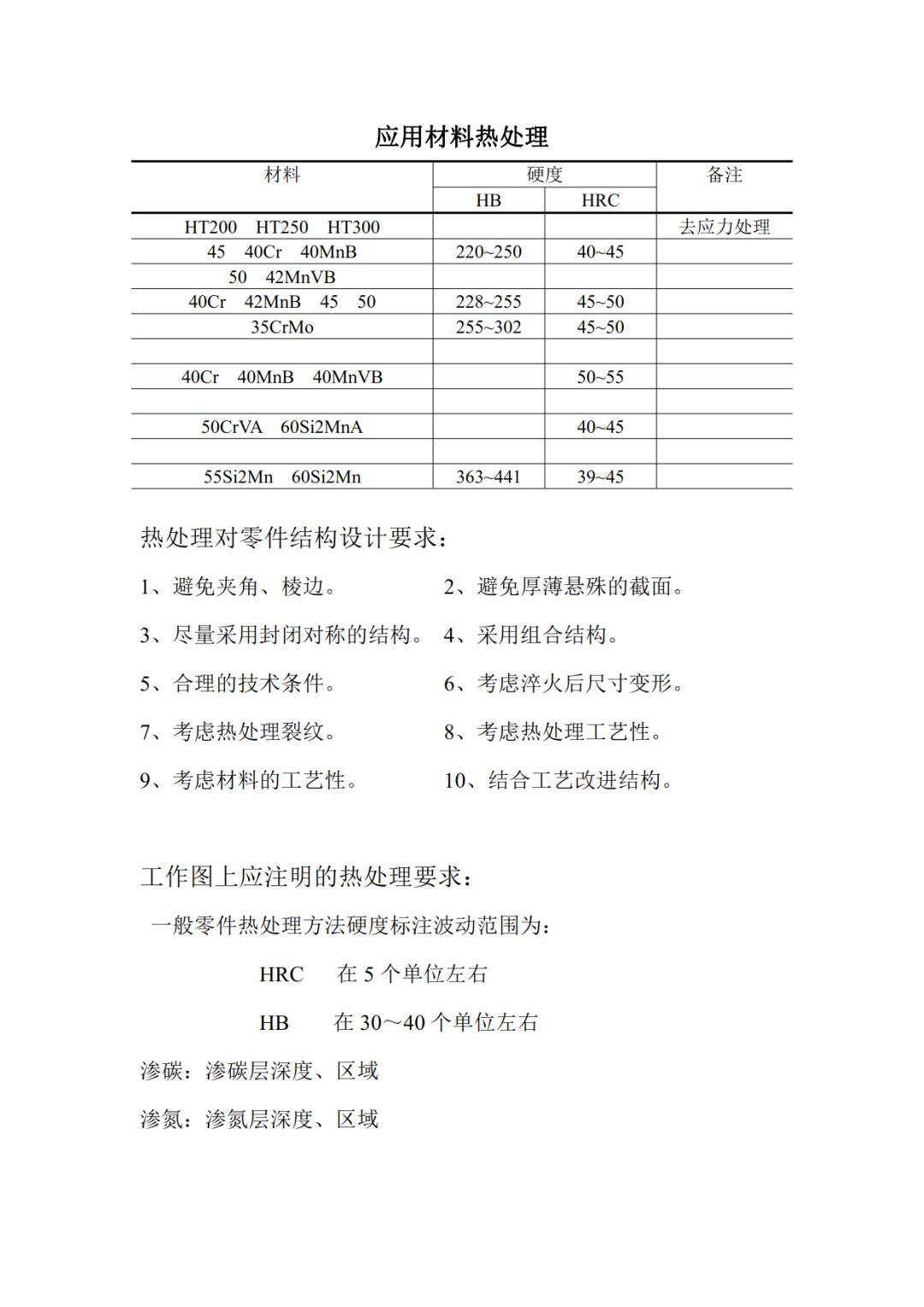

相關(guān)文章：
美國(guó)鋼鐵金屬的熱處理技術(shù)發(fā)展概述
我國(guó)古代的鋼鐵熱處理技術(shù):鋼的化學(xué)熱處理
常用材料熱處理
| |
|
? 請(qǐng)關(guān)注 微信公眾號(hào): steeltuber. 轉(zhuǎn)載請(qǐng)保留鏈接: http://www.kqfzw.com.cn/Steel-Knowledge/RCLMD.html
|
