汽車防撞梁1524M高張力管防撞鋼管
側(cè)門防撞桿的用途：一些車型為了提高車輛的安全性，在車門內(nèi)部橫向增加一到兩跟鋼制加強(qiáng)桿。這樣可以在側(cè)面發(fā)生撞擊時(shí)，由四門防撞鋼梁形成撞擊緩沖區(qū)，從而避免乘客遭受。
一種汽車車門防撞桿，安裝在汽車車門外板和車門內(nèi)板之間 1524M焊管，包括防撞桿本體、焊接固定于防撞桿本體兩端的防撞桿前接頭及防撞桿后接頭、固定連接在防撞桿本體上的至少一個(gè)防撞桿加強(qiáng)支架，所述防撞桿加強(qiáng)支架具有基板及連接基板兩端的焊接板，所述焊接板焊接固定在防撞桿本體上 1524M焊管32x1.5，其中一焊接板未與基板連接的一端沿著與基板相反的方向延伸形成連接板，連接板用于連接車門內(nèi)板。
本實(shí)用新型汽車車門防撞桿通過在防撞桿本體上加設(shè)防撞桿涂膠支架，縮小了防撞桿本體和車門外板之間的間隙，只需在防撞桿加強(qiáng)支架的基板上涂抹膨脹膠即可連接車門外板，明顯減少了涂膠量，防撞桿加強(qiáng)支架的設(shè)置還提高了車門的局部抗凹性。
1524M這種鋼管原材料是上海寶鋼產(chǎn)的帶鋼，1524M高張力管成份百分比(wt%)
C: 0.19~0.25%
B: 0.0008~0.005%
Mn: 1.10~1.4%
Cr: 0.15~0.35%
Al: 0.02~0.06 %
Ti: 0.02~0.05%
Si : ≤0.40%
P : ≤0.025%
S : ≤0.015%
1524M高張力管性能：
淬火前 屈服強(qiáng)度≥300MPa,抗拉強(qiáng)度≥600MPa；
淬火后 屈服強(qiáng)度≥1200MPa,抗拉強(qiáng)度≥1500MPa
1. 汽車防撞梁
2. BR1500HS汽車防撞梁
3. 汽車防撞梁
4. br1500hs 焊管
5. BR1500HS汽車防撞梁鋼管
6. BR1500HS
7. 16MnAI汽車防撞梁

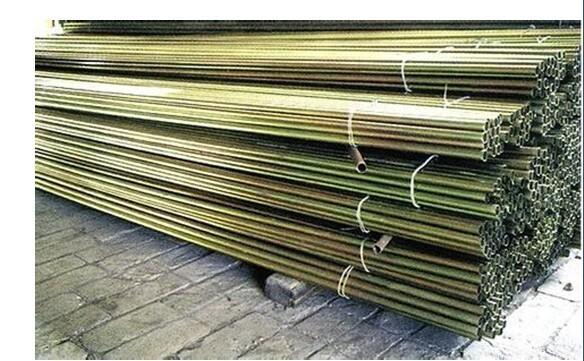

汽車防撞梁用ＢＲ１５００ＨＳ焊管 主要有規(guī)格：∮２７ｘ２ ∮32*2.5 ∮30*2 ∮28*2 ∮28*2.5 ∮32*2 ∮34*2.5 ∮28*2.5 ∮29*2.0 等等。
由于汽車廠家要求不一、外徑尺寸還有壁厚 鋼管的長度都不一樣的 這個(gè)需要定做的。抗拉強(qiáng)度熱沖壓成形技術(shù)是一項(xiàng)專門用于成形超高強(qiáng)度鋼板的新技術(shù)。熱沖壓件的抗拉強(qiáng)度可超過1500MPa,且成形精度高,基本無回彈。
這種方式能夠充分利用材料的塑性性能來沖壓零件,用于汽車結(jié)構(gòu)件制造時(shí),可提高汽車的安全性能,減輕車身重量。
目前只有少數(shù)幾家單位對(duì)熱沖壓技術(shù)進(jìn)行研究,在模具設(shè)計(jì)、工藝試驗(yàn)及模擬方面獲得了相應(yīng)成果,但對(duì)工藝參數(shù)之間的關(guān)系未作深入探討。
熱沖壓成形工藝難以把握,利用模擬技術(shù)可以優(yōu)化工藝參數(shù)。
以車門防撞梁為例,通過數(shù)值模擬和熱沖壓試驗(yàn)相結(jié)合的方法研究超高強(qiáng)鋼板的熱成形工藝特征,建立沖壓力與沖壓速度和初始成形溫度的關(guān)系模型,并通過試驗(yàn)驗(yàn)證了模型的正確性。
材料特性試驗(yàn)鋼板為寶鋼產(chǎn)22MnB5熱軋板,牌號(hào)為BR1500HS,厚度為2mm,密度為7850kg/m3,臨界冷卻速度為15℃/s, BR1500HS的化學(xué)組分%元素C Mn B Si Cr S P質(zhì)量分?jǐn)?shù)0.21 1.35 0.0033 0.28 0.23 0.004 0.0055熱軋狀態(tài)下,材料的硬度約為193HV,抗拉強(qiáng)度在500～600MPa
【br1500hs汽車防撞梁抗拉強(qiáng)度多少】性能：
淬火前 屈服強(qiáng)度≥300MPa,抗拉強(qiáng)度≥600MPa；
淬火后 屈服強(qiáng)度≥1200MPa,抗拉強(qiáng)度≥1500MPa；
汽車制造用BR1500HS焊管 是一種高強(qiáng)度耐候鋼。
對(duì)于以上的這些信息您還有什么建議，歡迎給我們留言。
| |
|
? 請(qǐng)關(guān)注 微信公眾號(hào): steeltuber. 轉(zhuǎn)載請(qǐng)保留鏈接: http://www.kqfzw.com.cn/Steel-Knowledge/qcfzlmgzlgfzggdxnjj.html
|
