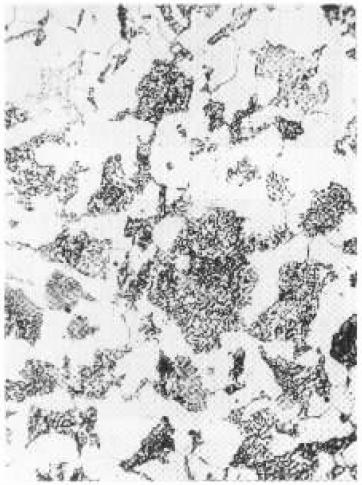

35鋼(720℃球化退火)中碳碳素鋼金相圖
500×
材料：35鋼
工藝情況：720℃球化退火
浸蝕方法：4%硝酸酒精溶液浸蝕
組織說明：球狀、點狀和少量短片狀珠光體，以及白色的鐵素體，硬度為140HB。
在720℃球化退火時，由于成分的不均勻性，在滲碳體和鐵素體的晶界處局部萌芽奧氏體晶核，原來的片狀滲碳體破斷。由于滲碳體呈球體時，表面自由能最低，所以克服一定的激活能后，具有長成球狀的趨勢。當奧氏體緩慢冷卻時，奧氏體的富碳區形成滲碳體核心，逐漸長大成球狀。720℃退火，實際是在720℃左右的溫度振蕩，在振蕩過程中，片狀滲碳體不斷破斷，并逐漸長成球狀。
35鋼具有良好的塑性和適當的強度，廣泛用作各種熱鍛、熱沖壓的機械零件，冷拉和冷頂鍛鋼材，以及制造各種機械零件。
| |
