老師傅帶你看懂市政管道工程圖

2023年06月11日 常州鋼管哥1333???3??? 鋼鐵知識 百度已收錄 № 32649

老師傅帶你看懂市政管道工程圖

一、管道材料


1
基本要求
具有足夠的強度和一定的剛度
管道內壁表面光滑，減小水流阻力
具有一定的耐腐蝕能力
具有足夠的密閉性
易加工，經濟
2
常用管材

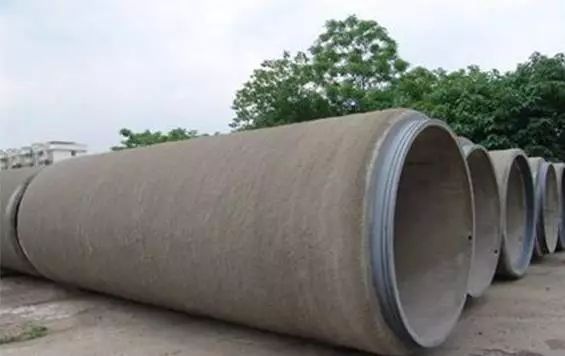

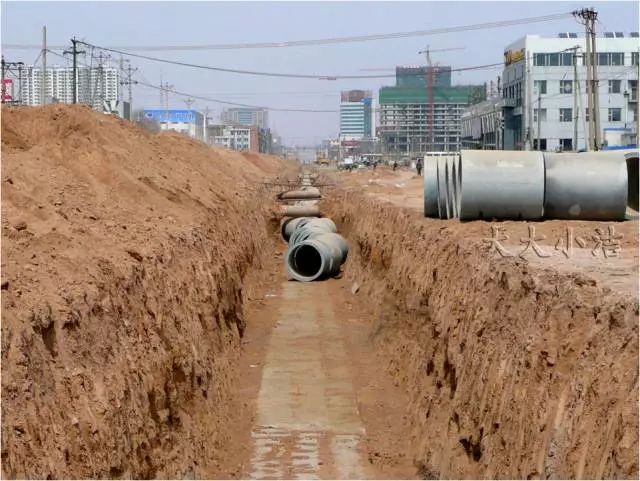

(1)混凝土管和鋼筋混凝土管
強度高、取材方便；抗酸堿及抗滲性差、接頭多、自重大，運輸中易破損。
適用于土質不良地段、穿越鐵路、道路時。

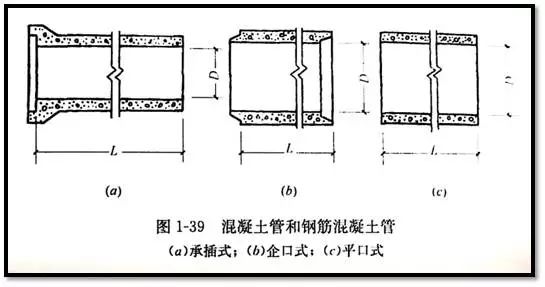

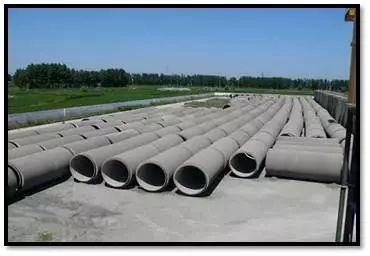

管口形式：承插、平口、企口

預應力鋼筒混凝土管PCCP

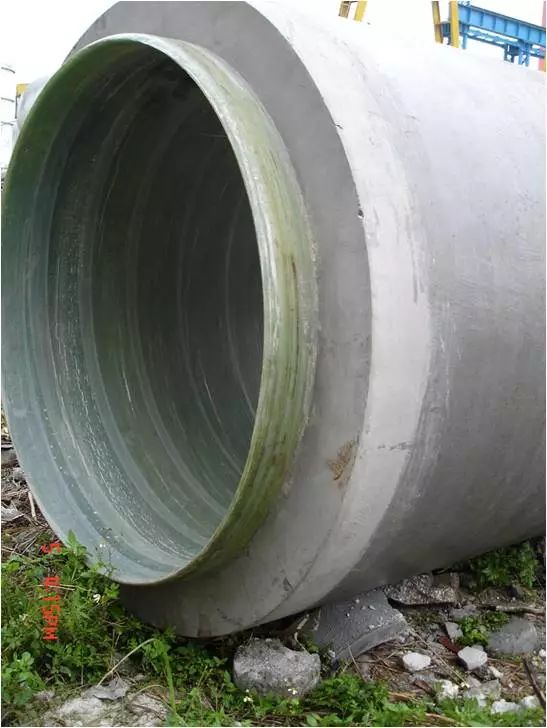

鋼筒混凝土管

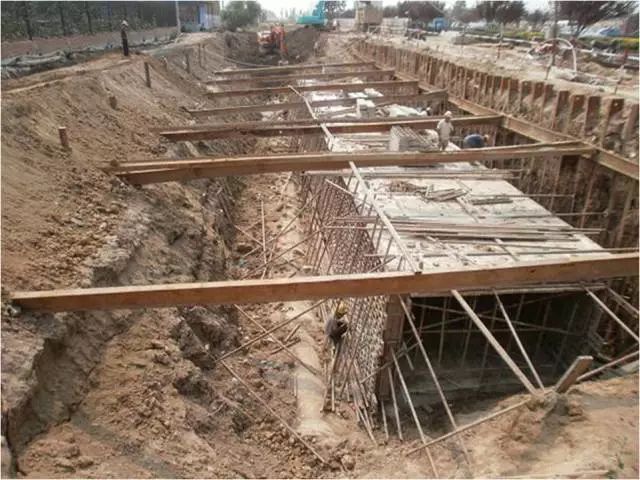

現澆鋼筋混凝土管渠

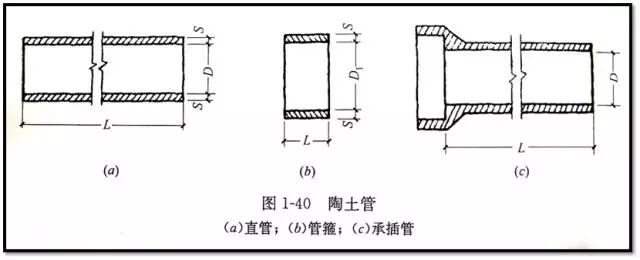

(2) 陶土管
上釉后管壁光滑、抗滲、抗腐蝕；易碎、強度低。
適用于排除酸性工業廢水或地下水有侵蝕性時。
管口形式：承插、平口

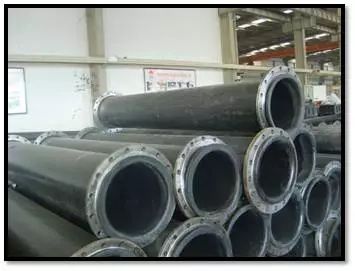

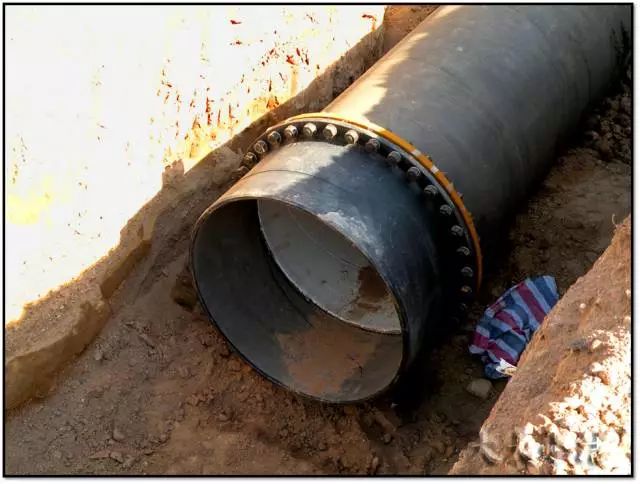

（3）金屬管
強度高、抗滲、管壁光滑、接口少；價格高、易腐蝕。
適用于抗震等級高、地下水位高或承受高壓、流砂嚴重或對滲漏要求特別高的地段。
管口形式：法蘭、承插  n常見管材：鋼管、鑄鐵管

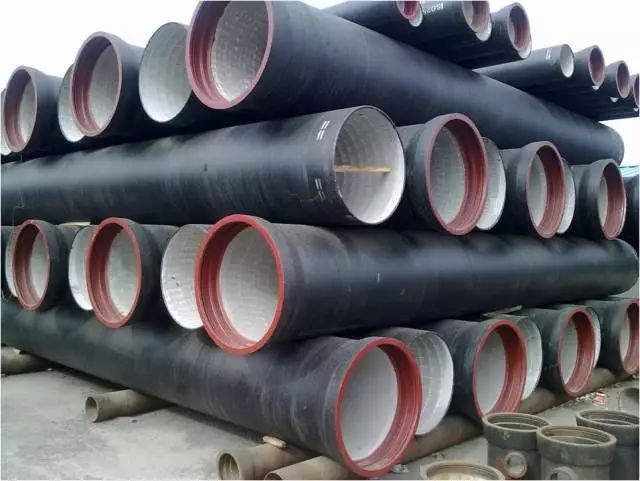

鑄鐵管

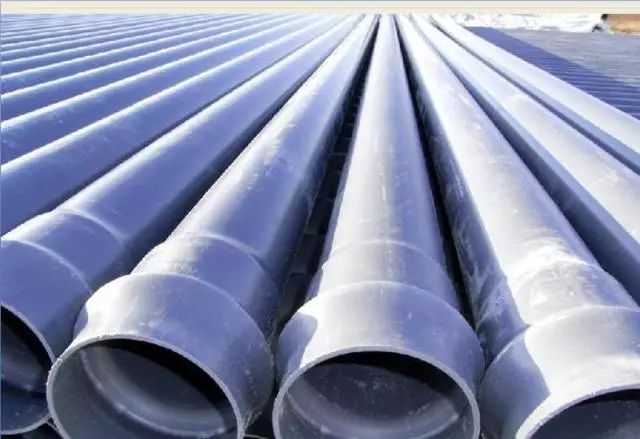

（4）塑料管道
施工方便、材質輕、內壁光滑；強度較低、剛性差、熱脹冷縮大、在日照下易老化。

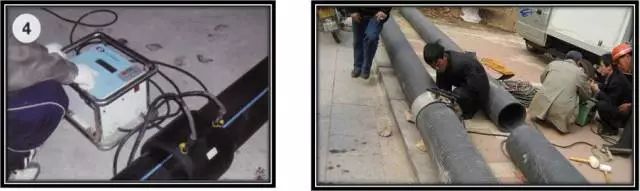

管口連接：粘接、電熔焊接
常見管材：UPVC硬聚氯乙烯、PE聚乙烯、PP聚丙烯。

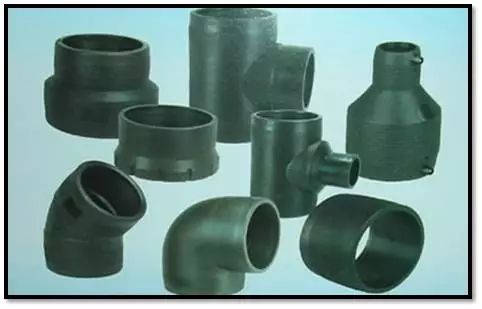

塑料管電熔焊接

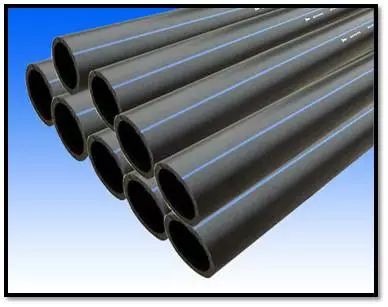

PE管

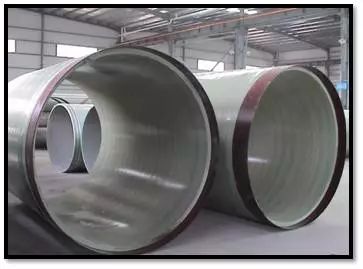

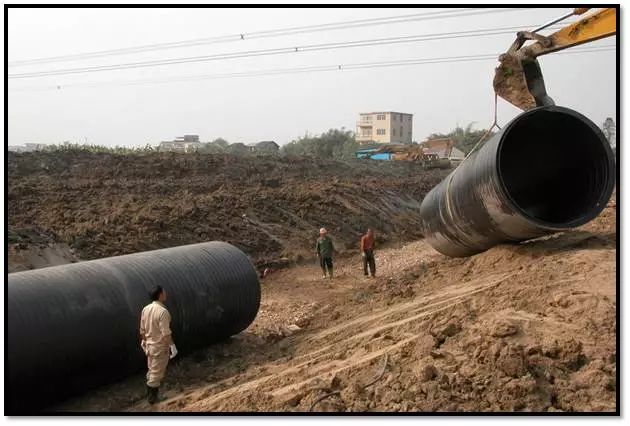

（5）新型管材  nHDPE高密度聚乙烯、FRP玻璃鋼、玻纖混凝土等

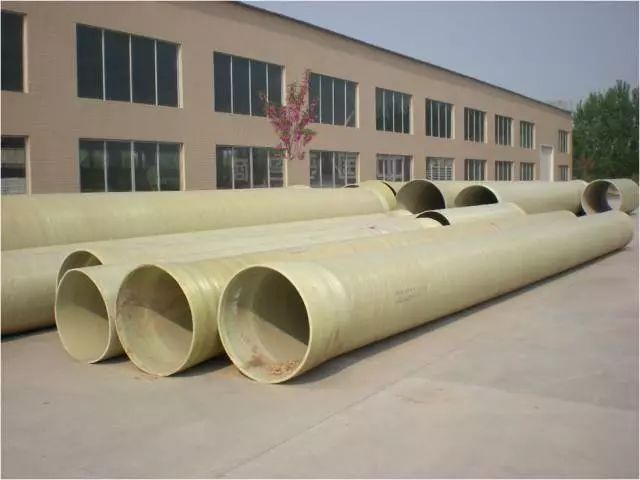

FRP管
3.給水管件
①配件  n在管道的轉彎、分支、變徑及連接其他設備處使用
如：三通、四通、彎頭、異徑管（變徑管）、短管（變接口）等。

②附件
輸配水控制
止回閥：控制水流只朝一個方向流動，防止倒流
排氣閥：排骨管道中的氣體，減小水流阻力
泄水閥：排空管道，清除沉淀物

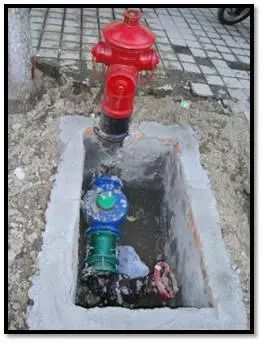

消防栓：消防車取水設施

二、管道構造


1
基礎

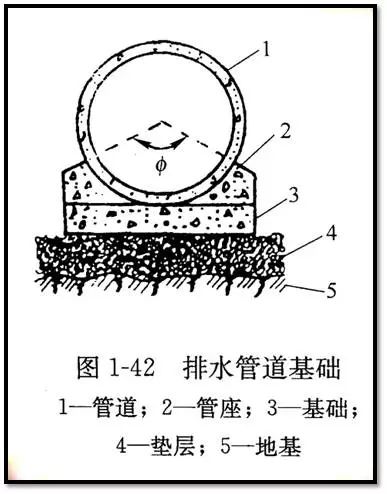

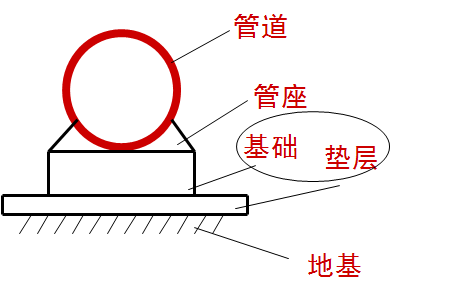

包括：地基、基礎、管座

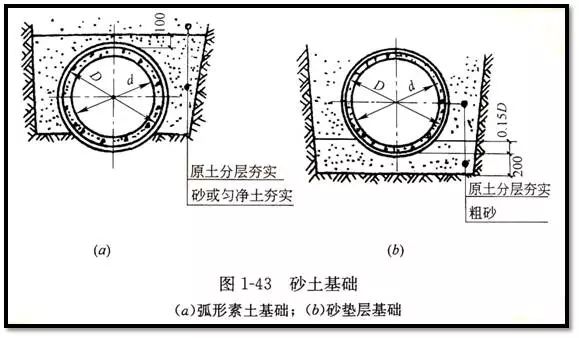

①砂土基礎
弧形素土基礎、砂墊層基礎
適用于土壤條件非常好、無地下水的地區，管道直徑小于600mm，管頂覆土厚度在0.7-2.0m之間的管道，不在車行道下的次要管道及臨時性管道。

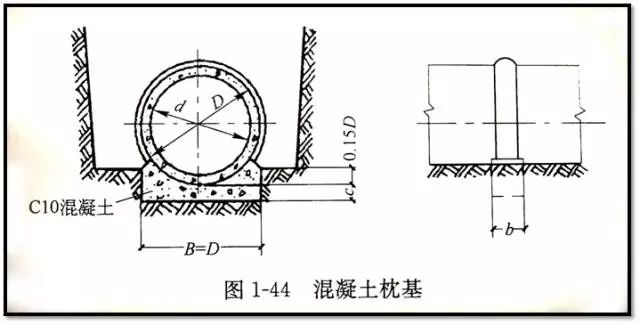

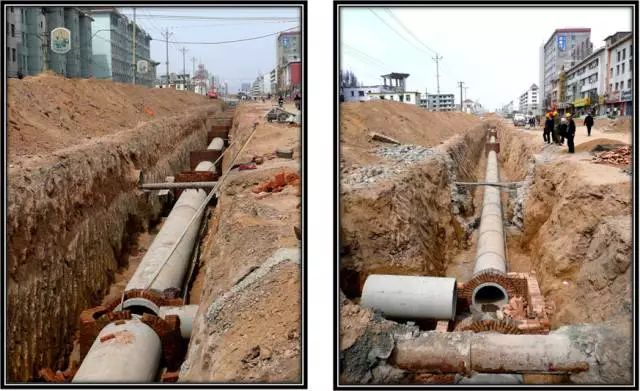

②混凝土枕基
在管道接口下設混凝土墊塊
適用于土壤條件較好、無地下水的地區，給排水支管。

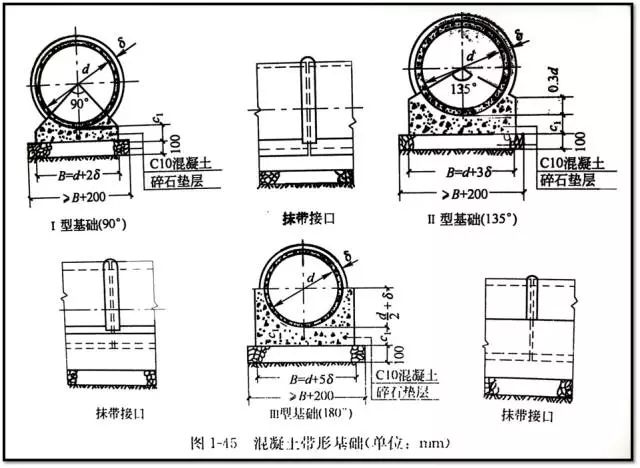

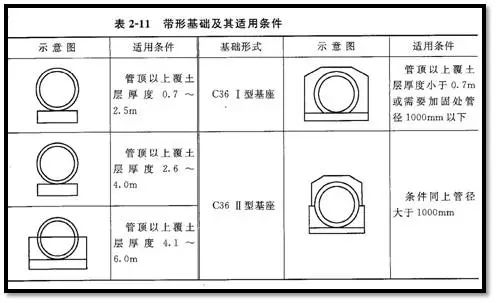

③混凝土帶形基礎
沿管道全長鋪設帶狀水泥混凝土  n適用于各種土質，特別是土壤條件差、震區、重要管道等。
按管座的形式，分為90度、135度、180度、360度四種管座基礎，根據管道埋置深度選擇。
2
排水管道附屬構筑物

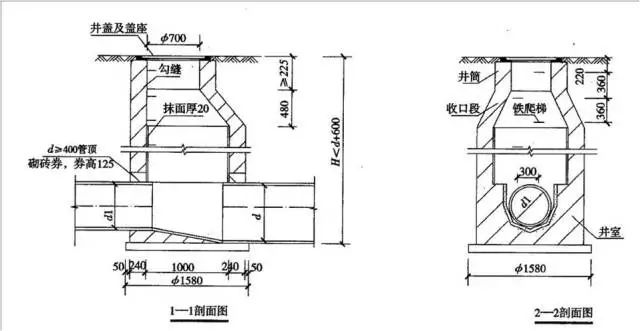

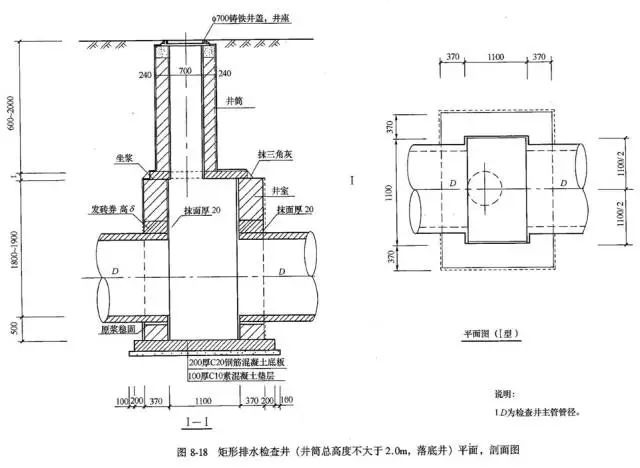

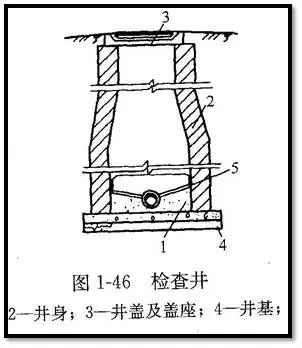

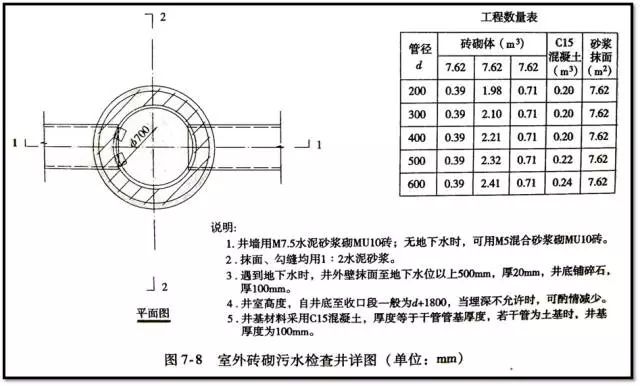

（1）檢查井  n功能：便于對管道銜接以及定期檢查和疏通。
位置：管道交匯、轉彎、尺寸或坡度改變處、跌水、相隔一定距離的直線段上。
構造：由井底、井身、井蓋組成。
井底
一般采用低標號混凝土、基礎采用碎、卵石或混凝土；

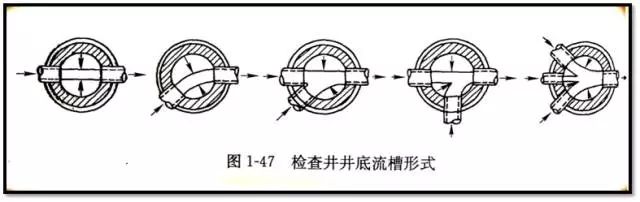

宜設流槽，并使流槽底具有一定坡度，以降低水流阻力，防止淤積；
流槽兩側至井壁間應有不小于20cm的寬度，以便于養護人員下井時立足，即溝肩。

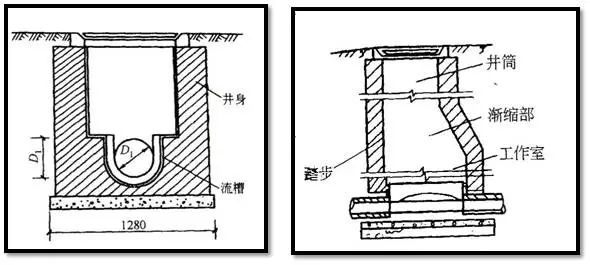

井身
以磚、石砌筑，也可以鋼筋混凝土現澆。
不需要下井的淺檢查井，井身為直壁圓筒形；需要下井的其井身在構造上分為井室、漸縮部、井筒三個部分。
井室直徑不小于1m，井筒直徑不小于0.7m。井室與井筒間以漸縮部連接。也可在井室上加鋼筋混凝土蓋板，在蓋板上砌筑井筒。

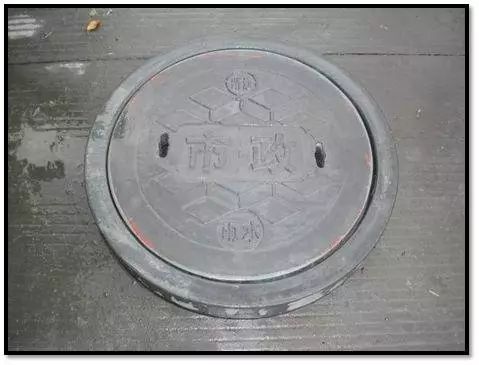

井蓋
由井蓋和蓋座組成，常用采用鑄鐵、鋼筋混凝土等。
為防止雨水流入，蓋頂應略高于地面。
（2）雨水口
功能：收集地表徑流的雨水，將其引入雨水管道。
位置：道路交叉口、直線上一定距離（25-50m）處、路緣石低洼地。

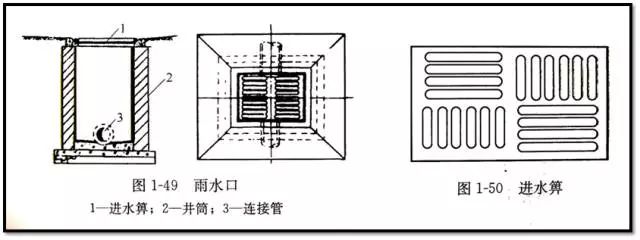

構造：由基礎、井箅、井筒、連接管組成。
3
給水管道附屬構筑物

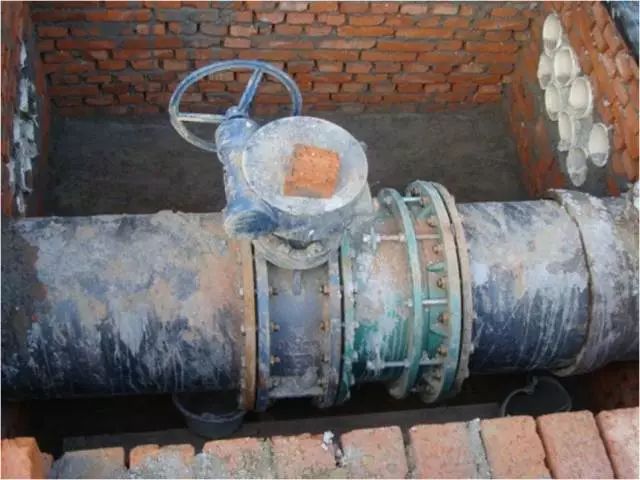

（1）閥門井
功能：安裝各種給水管道附件，方便操作和養護。
（2）泄水閥井
功能：排除泄水閥所排放 水，由濕井與閥門井相連組成。
（3）支墩
功能：防止管道的承插接口因承受過大的水流推力，而導致接口脫落。 位置：彎管、三通、變徑等位置
三、管道工程圖一般規定


1
標高
標準規定，室外工程應標注絕對標高；無絕對標高時也可標注相對標高。
壓力管應標注管中心標高
溝渠和重力管應標注溝（管）內底標高
2
管徑
公稱直徑：DN，常用于金屬管材。
如鑄鐵管DN25
外徑：D×δ，常用于不銹鋼管、無縫鋼管。
如不銹鋼管D108×4
內徑：d，常用于混凝土管、陶土管等。
如鋼筋混凝土管d300

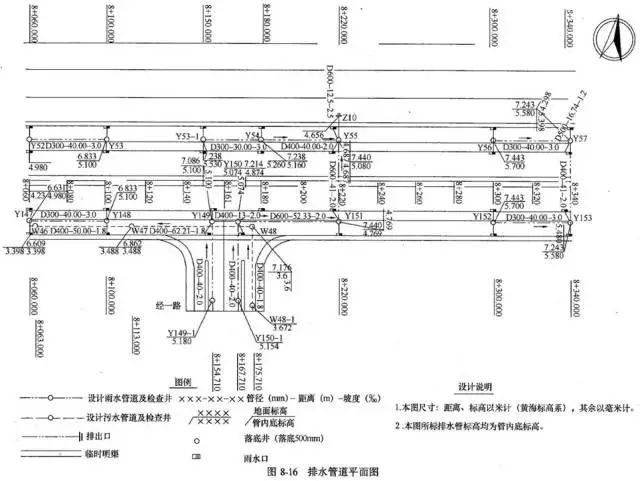

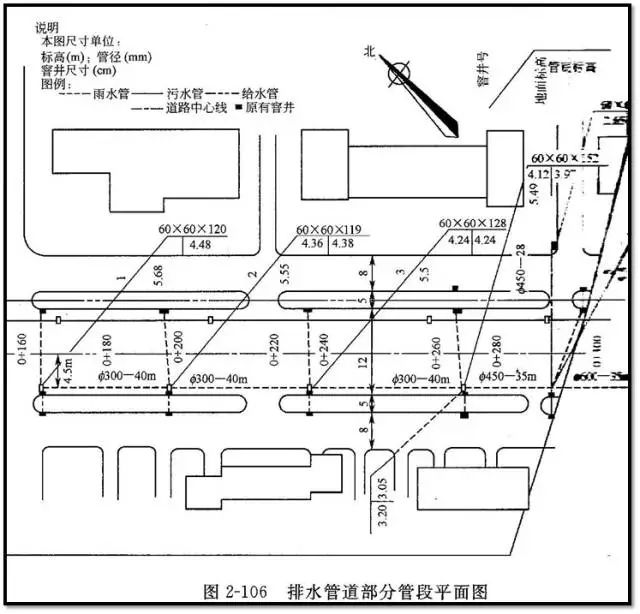

四、平面圖


圖示內容
表明管道的平面位置，管道直徑、長度、坡度，檢查井位置、編號，水流方向等。
比例：1：500或1:1000,與道路施工圖一致。
方位：坐標網或指北針
道路平面圖：中心線、邊線、樁號等
管線：雨水Y、污水W、給水J，以不同的線型表示。
附屬構筑物：圖例表示并編號，如W5，5號污水檢查井。
標高：地面標高和管道標高

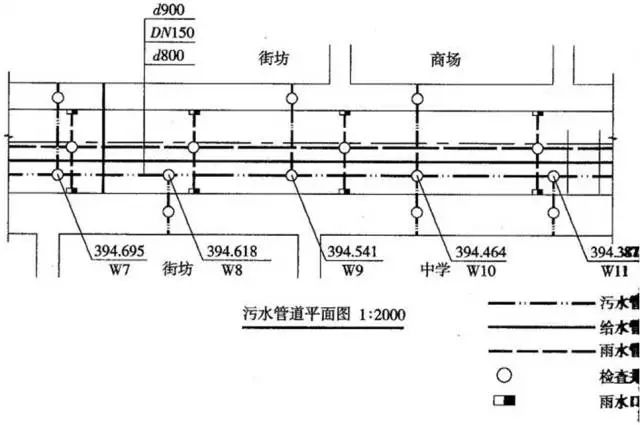

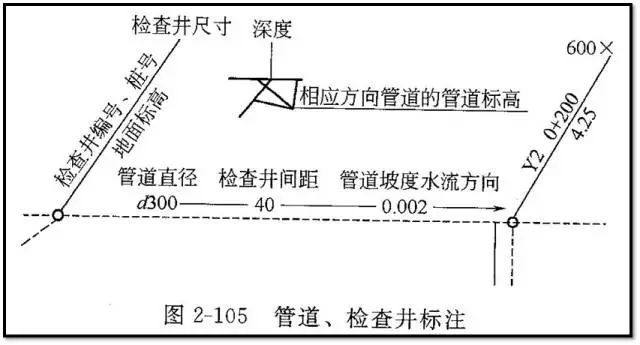

管道：直徑、長度、坡度、流向。圖2－105

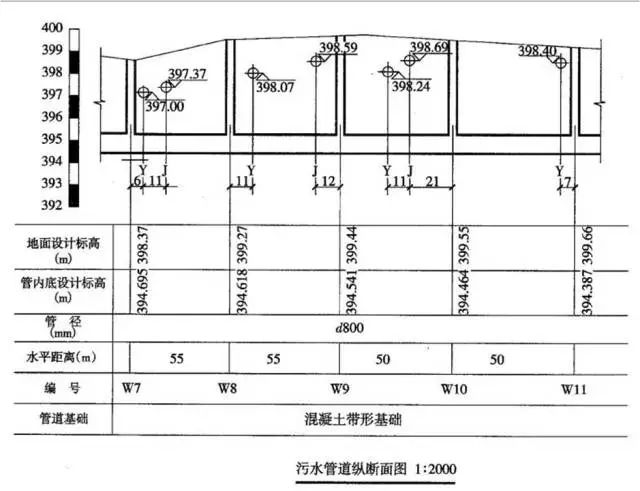

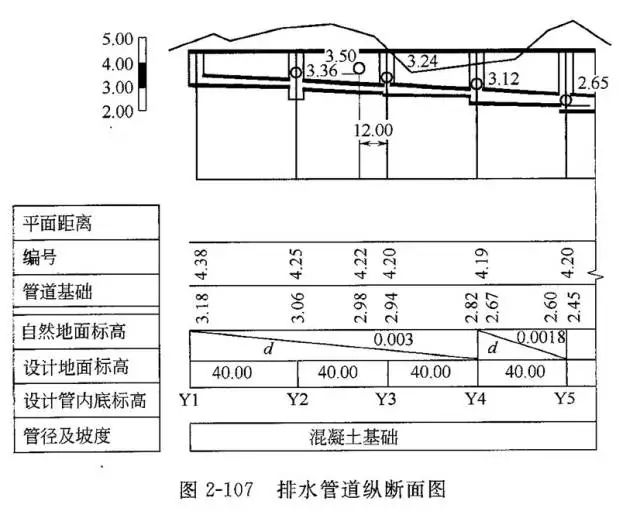

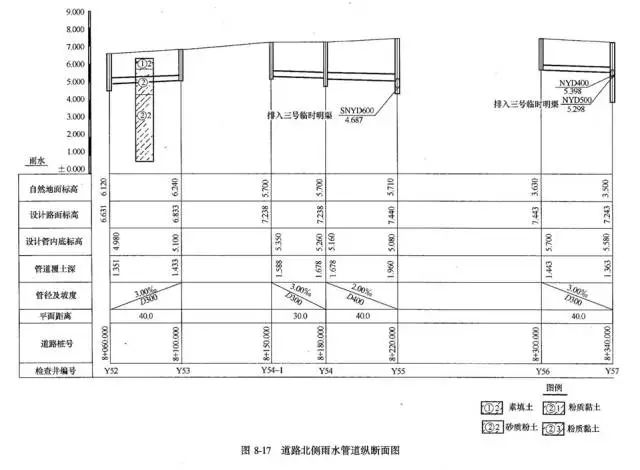

五、縱斷面圖


圖示內容
表示地面起伏情況、管道敷設深度、管道直徑及坡度、與其他管道交接情況。
橫向表示長度、豎向表示管徑與標高。
圖樣部分
比例：豎向比例常為橫向比例的10倍n線形：粗雙線—管道、粗實線—地面、雙豎線—檢查井。
支管標注：SYD400—方位、代號、管徑。即表示由南向接入的直徑400mm的雨水管道。
圖表部分
編號：檢查井編號
平面距離：相鄰檢查井的中心距離
管徑及坡度：當管徑與坡度不變時，可只標一個
管道標高：排水管是指檢查井進、出口管道內底標高
設計路面標高：由道路中線設計標高、道路橫坡、檢查井距道路中心線的距離而推算。
原地面標高：原始自然地面。

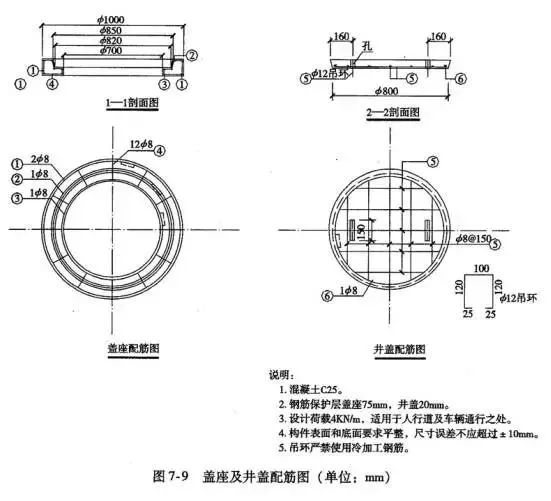

六、構筑物詳圖
