公差等級的應用

公差等級           應 用 范 圍 及 舉 例




IT01 用于特別精密的尺寸傳遞基準,例如特別精密的標準量塊



IT0 用于特別精密的尺寸傳遞基準及宇航中特別重要的精密配合尺寸。例如,特別精密的標準量塊,個別特別重要的精密機械零件尺寸,校對檢驗IT6級軸用量規的校對量規



IT1 用于精密的尺寸傳遞基準、高精密測量工具特別重要的極個別精密配合尺寸。例如,高精密標準量規,校對檢驗IT7至IT9級軸用量規的校對量規,個別特別重要的精密機械零件尺寸



IT2 用于高精密的測量工具,特別重要的精密配合尺寸。例如檢驗IT6至IT7級工件用量規的尺寸制造公差,校對檢驗IT8至IT11級軸用量規的校對塞規,個別特別重要的精密機械零件尺寸



IT3 用于精密測量工具,小尺寸零件的高精度的精密配合以及和C級滾動軸承配合的軸徑與外殼孔徑。例如,檢驗IT8至IT11級工件用量規和校對檢驗IT9至IT13級軸用量規的校對量規,與特別精密的P4級滾動軸承內環孔(直徑至100mm)相配的機床主軸,精密機械和高速機械的軸頸,與P4級向心球軸承外環相配合的殼體孔徑,航空及航海工業中導航儀器上特殊精密的個別小尺寸零件的精度配合。



IT4 用于精密測量工具、高精度的精密配合和P4級、P5級滾動軸承配合的軸徑和外殼孔徑。例如,檢驗IT9至IT12級工件用量規和校對IT12至IT14級軸用量規的校對量規,與P4級軸承孔(孔徑>100mm)及與P5級軸承孔相配的機床主軸,精密機械和高速機械的軸頸,與P4級軸承相配的機床外殼孔,柴油機活塞銷及活塞銷座孔徑,高精度(1級至4級)齒輪的基準孔或軸徑,航空及航海工業中用儀器的特殊精密的孔徑



IT5 用于配合公差要求很小,形狀公差要求很高的條例下,這類公差等級能使配合性質比較穩定,相當于舊國標中最高精度,用于機床、發動機和儀表中特別重要的配合尺寸, 一般機械中應用較少。例如,檢驗IT11至IT14級工件用量規和校對IT14至IT15級軸用量規的校對量規,與P5級滾動軸承相配的機床箱體孔,與E級滾動軸承孔相配的機床主軸,精密機械及高速機械的軸頸,機床尾架套筒,高精度分度盤軸頸,分度頭主軸,精密絲杠基準軸頸,高精度鏜套的外徑等;發動機中主軸儀表中的精密孔的配合,5級精度齒輪的其孔及5級、6級精度齒輪的基準軸



IT6 配合表面有較高均勻性的要求,能保證相當高的配合性質,使用穩定可靠,相當于舊國標2級軸和1級精度孔,廣泛的應用于機械中的重要配合例如,檢驗IT12至IT15級工件用量規和校對IT15至IT16級軸用量規的校對量規;與E級軸承相配的外殼孔及與滾子軸承相配的機床主軸軸頸,機床制造中裝配式青銅蝸輪、輪殼外徑安裝齒輪、蝸輪、聯軸器、皮帶輪、凸輪的軸頸;機床絲杠支承軸頸、矩形花鍵的定心直徑、搖臂鉆床的立柱等;機床夾具的導向件的外徑尺寸,精密儀器中的精密軸,航空及航海儀表中的精密軸,自動化儀表,郵電機械,手表中特別重要的軸,發動機中氣缸套外徑,曲軸主軸頸,活塞銷、連桿襯套,連桿和軸瓦外徑;6級精度齒輪的基準孔和7級、8級精度齒輪的基準軸頸,特別精密如1級或2級精度齒輪的頂圓直徑



IT7 在一般機械中廣泛應用,應用條件IT6相似,但精度稍低,相當于舊國標中級精度軸或2級精度孔的公差。例如檢驗IT14至IT16級工件用量規和校對IT16級軸用量規的校對量規;機床中裝配式青銅蝸輪輪緣孔徑,聯軸器、皮帶輪、凸輪等的孔徑,機床卡盤座孔,搖臂鉆床的搖臂孔,車床絲杠的軸承孔,機床夾頭導向件的內孔,發動機中連桿孔、活塞孔,鉸制螺柱定位孔;紡織機械中的重要零件,印染機械中要求較高的零件,精密儀器中精密配合的內孔,電子計算機、電子儀器、儀表中重要內孔,自動化儀表中重要內孔,7級、8級精度齒輪的基準孔和9級、10級精密齒輪的基準軸



IT8 在機械制造中屬于中等精度,在儀器、儀表及鐘表制造中,由于基本尺寸較小,所以屬于較高精度范圍,在農業機械、紡織機械、印染機械、自行車、縫紉機、醫療器械中應用量廣。例如,檢驗IT16級工件用量規,軸承座襯套沿寬度方向的尺寸配合,手表中跨齒軸,棘爪撥針輪等與夾板的配合無線電儀表中的一般配合

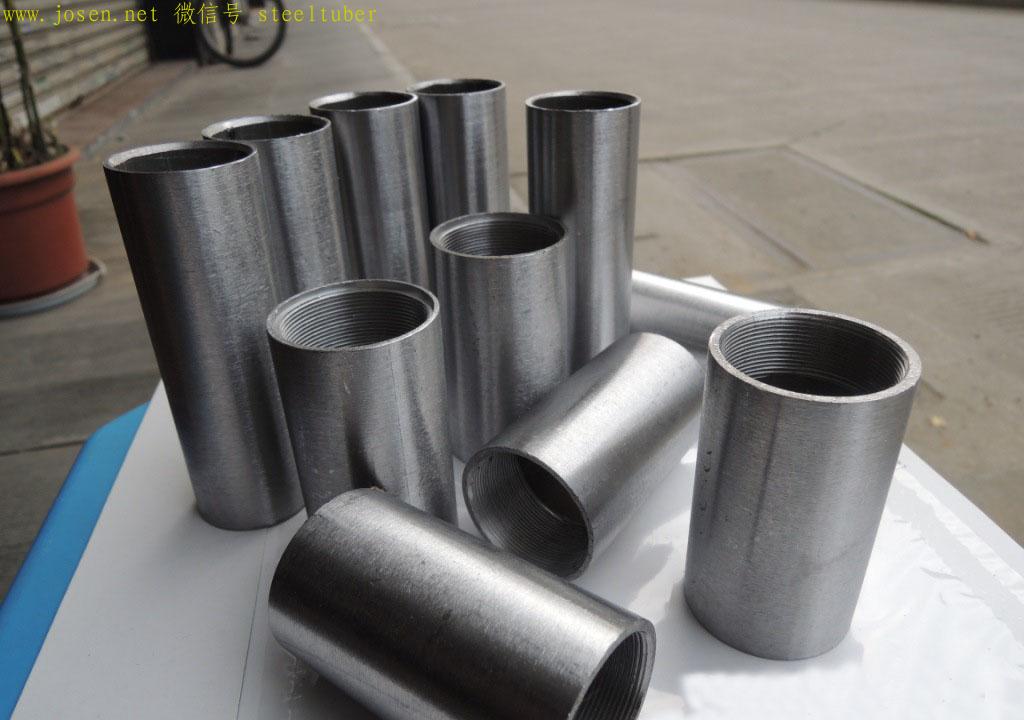

內螺紋鋼管
