奧氏體、鐵素體、馬氏體不銹鋼有何區別，常見的201,304是哪種體?

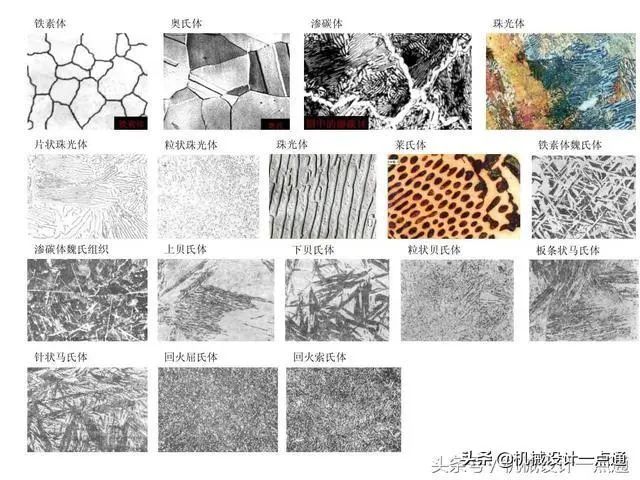

奧氏體不銹鋼的特點
在常溫下具有奧氏體組織的不銹鋼。鋼中含Cr約18%、Ni 8%~10%、C約0.1%時，具有穩定的奧氏體組織。奧氏體鉻鎳不銹鋼包括著名的18Cr-8Ni鋼和在此基礎上增加Cr、Ni含量并加入Mo、Cu、Si、Nb、Ti等元素發展起來的高Cr-Ni系列鋼。奧氏體不銹鋼無磁性而且具有高韌性和塑性，但強度較低，不可能通過相變使之強化，僅能通過冷加工進行強化。如加入S，Ca，Se，Te等元素，則具有良好的易切削性。此類鋼除耐氧化性酸介質腐蝕外，如果含有Mo、Cu等元素還能耐硫酸、磷酸以及甲酸、醋酸、尿素等的腐蝕。此類鋼中的含碳量若低于0.03%或含Ti、Ni，就可顯著提高其耐晶間腐蝕性能。高硅的奧氏體不銹鋼濃硝酸肯有良好的耐蝕性。由于奧氏體不銹鋼具有全面的和良好的綜合性能，在各行各業中獲得了廣泛的應用。
鐵素體不銹鋼的特點
在使用狀態下以鐵素體組織為主的不銹鋼。含鉻量在11%~30%，具有體心立方晶體結構。這類鋼一般不含鎳，有時還含有少量的Mn、Ti、Nb等到元素，這類鋼具導熱系數大，膨脹系數小、抗氧化性好、抗應力腐蝕優良等特點，多用于制造耐大氣、水蒸氣、水及氧化性酸腐蝕的零部件。這類鋼存在塑性差、焊后塑性和耐蝕性明顯降低等缺點，因而限制了它的應用。爐外精煉技術（AOD或VOD）的應用可使碳、氮等間隙元素大大降低，因此使這類鋼獲得廣泛應用。
奧氏體--鐵素體雙相不銹鋼的特點
是奧氏體和鐵素體組織各約占一半的不銹鋼。在含C較低的情況下，Cr含量在18%~28%，Ni含量在3%~10%。有些鋼還含有Mo、Cu、Si、Nb、Ti，N等合金元素。該類鋼兼有奧氏體和鐵素體不銹鋼的特點，與鐵素體相比，塑性、韌性更高，無室溫脆性，耐晶間腐蝕性能和焊接性能均顯著提高，同時還保持有鐵素體不銹鋼的475℃脆性以及導熱系數高，具有超塑性等特點。與奧氏體不銹鋼相比，強度高且耐晶間腐蝕和耐氯化物應力腐蝕有明顯提高。雙相不銹鋼具有優良的耐孔蝕性能，也是一種節鎳不銹鋼。
馬氏體不銹鋼的特點
通過熱處理可以調整其力學性能的不銹鋼，通俗地說，是一類可硬化的不銹鋼。典型牌號為Cr13型，如2Cr13，3Cr13，4Cr13等。淬火后硬度較高，不同淬火溫度具有不同強韌性組合，主要用于蒸汽輪機葉片、餐具、外科手術器械。根據化學成分的差異，馬氏體不銹鋼可分為馬氏體鉻鋼和馬氏體鉻鎳鋼兩類。根據組織和強化機理的不同，還可分為馬氏體不銹鋼、馬氏體和半奧氏體（或半馬氏體）沉淀硬化不銹鋼以及馬氏體時效不銹鋼等。
常見不銹鋼牌號的晶體類型及化學成分
文章來源：頭條號/機械設計一點通
相關文章：
什么是不銹鋼?，奧氏體、鐵素體、馬氏體等不銹鋼解析！
| |
