對于機械切削加工，一般機加工硬度最好在HRC30左右；但由于性能要求，需要較高硬度+后切削，硬度可以在HRC35~40。除了特殊銑齒等情況，硬度在HRC50左右也能切削；當然，現在國產刀具還不行，大部分需要進口美國/德國的。
終鍛溫度過低會造成材料鍛裂,如不經過恰當的組織再結晶退火或其他熱處理，在最終熱處理后會發現零件開裂，這是經熱處理后所有應力釋放的結果，很容易被別人誤認為是熱處理工藝不當造成的；另外有些含特殊合金(如Cr)的零件鍛造后如果堆放在一起，冷卻速度不夠，會在晶界出處析出網狀碳，經熱處理后開裂，也必須引起起注意。例如GCr15,CrWMn等零件。

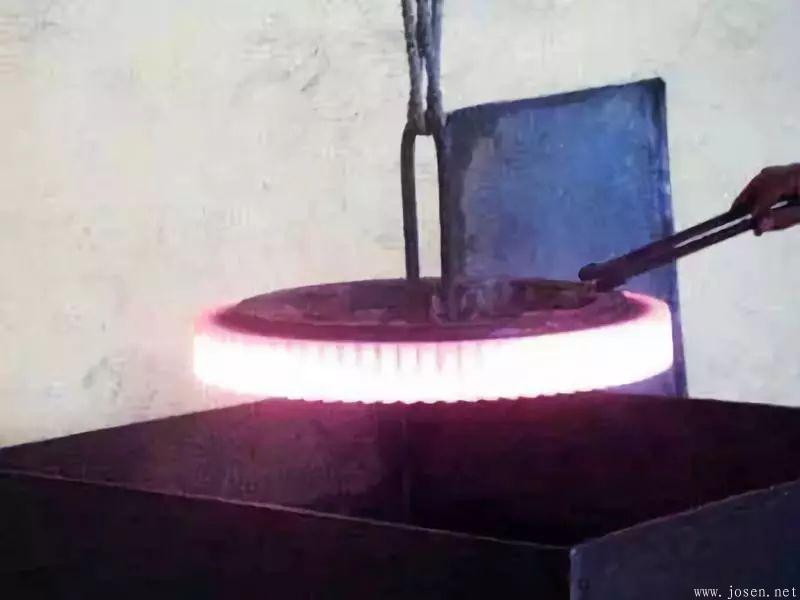

對于齒輪的加工，接觸比較多的是:調質來決定心部機械性能，然后做表面淬火的情況。因此，很多時候面臨著基體硬度高，即調質硬度高；然后進行機加、銑齒或插齒，因此硬度都高，高到HRC35以上,要采用很好的刀具，成本也增加不少。當然這樣做(調質硬度高)的好處是，表面淬火后變形小，可以忽略，省去磨削工序。
齒輪加工時，對切削加工件，正火硬度180-200HB;擠壓加工件，正火硬度160-170HB;公差分配，機械加工公差占零件成品公差的1/3，熱處理占2/3。
緊固件生產所需要的線材一般都要經過球化退火處理，而球化效果與材料退火前的拉拔比例有很大關系，為了找出最佳的拉拔比例，我們金相試驗員與車間工人經過近四個月的摸索、試驗,終于找到最佳方案。
角鐵熱軋生產出來以后，先經過淬火，然后再回火。
出現的問題：淬火后的工件變形比較厲害，經常碰感應圈。后期的回火后，無法保障工件是直線型的。
解決的方法：再保障連續生產，硬度達標的情況下，稍增大感應圈的間隙，機械工藝上增加多道輥，以保障工件生產出來后盡量為直線型。
| |
