Cr12MoV鋼屬于高碳高鉻型冷作模具鋼，經熱處理后具有較高的強度、硬度和耐磨性以及足夠的韌性。采用二次硬化法熱處理后具有回火硬化效果，是熱硬性和耐磨性較好的冷作模具鋼。由于材料中添加Mo、V等合金元素，因而具有耐磨、不變形、耐沖擊等特性。與Cr12相比，Mo、V的加入，細化了奧氏體晶粒，改善了韌性，更加提高了鋼的淬透性和在高溫下的抗拉強度，降低了鋼對回火脆性的敏感性，熱處理模具具有尺寸穩定性好、淬透性好的特點。Cr12MoV鋼的退火規范：加熱溫度為850~870℃，在此溫度停留保溫，保溫時間取決于工件的透燒時間，等溫溫度為720~750℃，隨爐冷卻到500℃出爐。淬火前先經650~680℃加熱，保溫1~1.5h在靜止空氣中冷卻，以消除機加工應力。如采用一次硬化法，鋼的熱加工規范溫度可采950~1050℃，淬火加熱前經500~650℃和800~850℃兩次預熱，加熱后在空氣中進行適當預熱。用熱油（120~150℃）淬火，待冷至180~200℃時即出油空冷，隨后立即進行回火。如模具零件的厚度≥150mm，在油中淬硬更佳。回火溫度150~180℃，在靜止空氣中冷卻，回火2次，硬度≥60HRC。本文對模具失效件的化學成分、表面硬度及金相組織進行分析，進一步推斷該模具在熱處理后的精加工過程中，顯微組織中出現沿晶裂紋的原因和形成機理。
從該模具失效件上截取樣塊，采用ARL3460火花放電直讀光譜儀進行化學成分檢測。依據GB/T1299—2014《工模具鋼》規定，對Cr12MoV鋼的牌號及化學成分進行判定，模具的化學成分（見表1）符合標準規定的要求。表1 模具失效件的化學成分（質量分?jǐn)?shù)） （%）
這主要是有大量高硬度的鉻和碳化物（Cr7C3）存在的緣故。由于高鉻含量的原因，使這類鋼可以空冷硬化，Cr12MoV鋼截面尺寸在300~400 mm油冷完全可以淬透。由于高硬度的碳化物熱膨脹系數小，且淬火后有相當數量的殘留奧氏體存在，因此淬火后變形最為微小，故有“微變形鋼”之稱。特別對于大截面坯料，碳化物偏析更為明顯，因此鋼材必須經過反復的鍛造來消除和改善碳化物的不均勻性。在制定加熱和冷卻工藝時必須嚴格注意。
來樣為Cr12MoV鋼模具，規格為280mm×160mm×50mm（長×寬×厚），該模具的制造工藝流程為：Cr12MoV鋼鍛件→粗加工成形→熱處理[550℃×80min→850℃×80min→940℃×40min→980℃×60min→120℃左右冷卻13min（產品用紅外線測溫儀檢測為180~200℃）]→立即回火，280℃×2.5h→空氣冷透到室溫→硬度檢測→280℃×2.5h回火兩次。熱處理工藝曲線如圖1所示，回火后的硬度為57HRC。
圖1 Cr12MoV鋼的熱處理工藝曲線
硬度試驗采用HR-150A型洛氏硬度計，對從模具上截取的試樣進行表面硬度檢測。檢測結果如表2所示，符合技術要求。表2 失效件樣品表面硬度檢測結果 （HRC）
模具是經熱處理后在精加工時出現裂紋，但模具的尖角及螺紋孔等應力較大的部位未發現裂紋，按此分析：如果熱處理時存在問題，優先開裂的部位應在模具的尖角及螺紋孔等應力較大部位，所以初步確定材料組織存在問題，需進行進一步微觀分析。
取數塊斷口剖面試樣，經磨拋并化學試劑（體積分?jǐn)?shù)為4%的硝酸酒精溶液）浸蝕后在顯微鏡下觀察發現，試樣中共晶碳化物呈網狀分布，按GB/T14979—1994《鋼的共晶碳化物不均勻度評定法》標準第四套標準評級圖評定，試樣中的共晶碳化物不均勻度評為5級（見圖2）。
圖2 試樣中的共晶碳化物分布（100×）
同時，結合國家標準GB/T1299—2014《工模具鋼》第6.6.3.1條規定進行判定：當鋼材直徑或邊長≤50mm時，共晶碳化物不均勻度合格級別不大于4級，該模具厚度50mm，試樣中共晶碳化物不均勻度5級屬于超標，不合格。試樣基體組織為細針狀回火馬氏體+共晶碳化物+少量殘留奧氏體，如圖3所示。斷口剖面上方離斷口剖面約0.45mm處存在一條長約1.85mm的裂紋，裂紋呈皺折狀，其內充有氧化皮，周圍有嚴重的碳化物偏析。裂紋沿著碳化物偏析帶擴展，如圖4a~e所示，圖4f、圖4g是偏析帶裂紋進一步擴展的組織照片。
圖3 試樣中基體組織分布（500 ×）

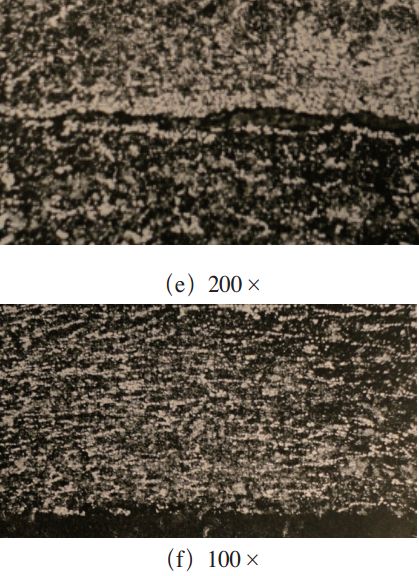

圖4 試樣中裂紋及組織
6. 模具開裂原因分析及熱處理注意事項模具的表面硬度和化學成分符合技術要求。模具在軋制和鍛打過程中，如果鍛造工藝選用不當或鍛打不充分，即未經反復的鍛造將碳化物打散、打碎，就會使碳化物粗大，呈網狀和樹枝狀分布。網狀碳化物的原始狀態仍會保持在基體組織中，破壞整個基體的完整性，無形中把整個基體分割成許多小部分，使得組織的均勻性有了很大的差異（在網狀及其邊緣，碳和合金元素大量富集，而離網狀稍遠處，碳和合金元素貧乏），這樣在熱處理或機加工時，基體組織與網狀碳化物之間產生巨大的應力差，從而使兩者之間分離開來，隨著組織應力進一步釋放，進而向四周擴展，當應力不斷加大到一定程度時，就容易導致整個模具開裂。另外，模具材料在淬火時要控制入爐溫度，多段預熱，并在淬火后及時進行回火等，以減少和消除材料的組織應力，防止模具材料的變形和開裂。從上述檢驗及分析可以看出，試樣中共晶碳化物呈網狀分布、共晶碳化物不均勻度5級屬于超標，不合格；材料中碳化物偏析嚴重，局部區域碳化物堆積，其導熱性和變形率與周圍基體有很大差異，并且容易引起該部位組織過熱，故在鍛打時形成鍛造裂紋，在其后的熱處理過程中該裂紋進一步延伸擴展，最終導致該模具在熱處理后的精（機）加工過程中產生開裂。
參考文獻：略
作者：龍必查
單位：廣東自生電力器材股份有限公司
來源：《金屬加工（熱加工）》雜志
