国产精品毛片更新无码,日本久久综合久久综合,高清无码一区二区在线观看吞精

0Cr12Mn5Ni4Mo3Al是我國開發的一種新型半奧氏體型和節鎳控制相變沉淀硬化不銹鋼,該牌號在固溶狀態下組織為奧氏體,具有良好的韌性及加工成形性能,經過適當冷變形、冷處理以及時效后,組織轉變為馬氏體+沉淀強化相,可獲得很高的強度。該牌號由于其具有高強度、優良的耐蝕性,在航空、航天等行業得到了廣泛應用,被用于生產各類緊固件。

本文針對某批材料為0Cr12Mn5Ni4Mo3Al不銹鋼、內孔直徑為3mm的波形彈性墊圈,在裝配后發現多件存在斷裂現象,因此對斷裂件進行斷口、力學性能和顯微組織分析,并與完好件人工斷口比對分析等,查找斷裂原因。

一、分析過程及結果

1.1 斷口分析

對斷裂件進行宏觀和微觀斷口分析,斷口形貌如圖1所示。

圖1 斷口宏觀形貌和微觀形貌

圖1顯示了波形墊圈的斷裂特征。斷裂部位在墊圈中部,呈對半斷裂特征,斷口邊緣擦傷較為嚴重。裂紋源區位于墊圈表層,斷面較為粗糙,呈纖維狀特征。裂紋源區呈黑色疏松狀,能譜分析氧元素含量較高,擴展區與瞬斷區主要以韌窩為主。

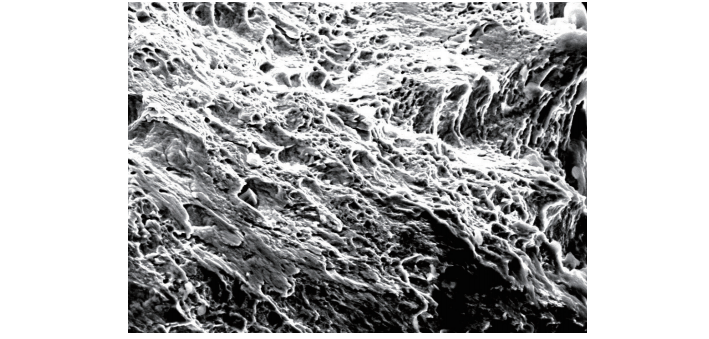

對該批未斷裂件墊圈進行人工打斷,觀察其斷口形貌,如圖2所示。斷口均為韌窩特征,韌窩呈拉長形貌,表層無黑色疏松層。

圖2 人工打斷斷口形貌

1.2 力學性能驗證

對斷裂件及完好件進行硬度檢測,結果見表1。斷裂件與完好件硬度值較為接近,僅相差9HV。

表1 維氏硬度試驗結果 (HV)

對同批次完好件,依據墊圈技術條件要求進行彈性試驗,結果見表2。由表2可見,試驗結果均符合技術條件要求。

表2 彈性試驗結果

1.3 金相檢查

對斷裂件及完好件進行金相檢驗,具體結果如圖3所示。

a)斷裂件(500×) b)完好件(500×)

圖3 顯微組織對比

由圖3可知,斷裂件與完好件組織相同,均為馬氏體+殘留奧氏體+沉淀相,未發現過熱、過燒等冶金缺陷。

1.4 完好件外觀觀察

對同批次剩余完好件進行外觀觀察,24件中發現1件在變形波峰處存在微觀裂紋,說明該批墊圈表面存在原始裂紋,具體裂紋形貌如圖4所示。

圖4 完好墊圈裂紋形貌(45×)

二、分析與討論

通過對斷裂件斷口分析,斷口主要呈韌窩形貌,裂紋源位于表層,裂紋向內部延伸;顯微組織為馬氏體+殘留奧氏體+沉淀相,未發現過熱、過燒現象;通過觀察同批完好件外觀形貌,發現24件中有1件存在裂紋,且裂紋延伸方向垂直于墊圈內外圓。

波形彈性墊圈加工工藝流程為備料(冷軋態)→沖裁成形→熱處理→堿煮→滾光→表面處理→包裝,由于該墊圈原材料為冷軋態,0Cr12Mn5Ni4Mo3Al不銹鋼冷作硬化傾向大,在沖裁成形過程中,個別件在最大變形處(波峰或波谷)產生表面微裂紋,在熱處理過程中微裂紋表面被氧化。在裝配過程中裂紋受拉伸作用力而擴展,裝配后受持久作用力,裂紋進一步擴展直至斷裂。

三、結束語

該批波形彈性墊圈,在安裝后檢查中發現斷裂:

1)斷裂形式為韌性過載斷裂。

2)由于原材料為冷軋態,強度較高,墊圈在沖裁成形時,在變形最大處(波峰或波谷)形成裂紋。

3)建議適當降低原材料強度,并優化墊圈沖裁工藝,合理設置彎折參數。

作者:郭先闖,李曉峰,陳小平

單位:河南航天精工制造有限公司


	? 請關注微信公眾號: steeltuber. 轉載請保留鏈接: http://www.kqfzw.com.cn/Steel-Knowledge/1616142908.html

(本平臺"常州精密鋼管博客網"的部分圖文來自網絡轉載，轉載目的在于傳遞更多技術信息。我們尊重原創，版權歸原作者所有，若未能找到作者和出處望請諒解，敬請聯系主編微信號：steel_tube，進行刪除或付稿費，多謝!)

亚洲毛片无码不卡av在线播放-亚洲毛片无码专区亚洲a片-亚洲毛片无码专区亚洲乱-亚洲美免无码中文字幕在线-亚洲美女被黑人巨大在线播放-亚洲美女高清aⅴ视频免费

不銹鋼波形彈性墊圈斷裂分析

2024年03月19日仁成精密鋼管廠1333???3??? 鋼鐵知識百度已收錄 № 16306

推薦您閱讀本站優質歷史文章：

鋼材性能顯微組織金相組織晶體結構晶體熱處理技術缺陷裂紋開裂沉淀硬化不銹鋼不銹鋼 0Cr12Mn5Ni4Mo3Al

常州精密鋼管博客網主辦單位:
常州仁成金屬制品有限公司是專業的精密鋼管生產廠家，汽車鋼管，電機殼鋼管生產單位。

常州精密鋼管博客網
(常州仁成金屬鋼管制品生產廠家博客網站)
www.kqfzw.com.cn?2006-2021
蘇ICP備08003692號

※【關于本站】※【提問】※網站地圖※【搜索】※【知識星球】※電腦端※

亚洲毛片无码不卡av在线播放-亚洲毛片无码专区亚洲a片-亚洲毛片无码专区亚洲乱-亚洲美免无码中文字幕在线-亚洲美女被黑人巨大在线播放-亚洲美女高清aⅴ视频免费

不銹鋼波形彈性墊圈斷裂分析

2024年03月19日 仁成精密鋼管廠1333???3??? 鋼鐵知識 百度已收錄 № 16306

推薦您閱讀本站優質歷史文章：

鋼材性能 顯微組織 金相組織 晶體結構 晶體 熱處理技術 缺陷 裂紋 開裂 沉淀硬化不銹鋼 不銹鋼 0Cr12Mn5Ni4Mo3Al

常州精密鋼管博客網主辦單位: 常州仁成金屬制品有限公司 是 專業的 精密鋼管 生產廠家，汽車鋼管，電機殼鋼管 生產單位。

常州精密鋼管博客網(常州仁成金屬鋼管制品生產廠家博客網站)www.kqfzw.com.cn?2006-2021蘇ICP備08003692號 ※【關于本站】※【提問】※網站地圖※【搜索】※【知識星球】※電腦端※

2024年03月19日仁成精密鋼管廠1333???3??? 鋼鐵知識百度已收錄 № 16306

鋼材性能顯微組織金相組織晶體結構晶體熱處理技術缺陷裂紋開裂沉淀硬化不銹鋼不銹鋼 0Cr12Mn5Ni4Mo3Al

常州精密鋼管博客網主辦單位:
常州仁成金屬制品有限公司是專業的精密鋼管生產廠家，汽車鋼管，電機殼鋼管生產單位。

常州精密鋼管博客網
(常州仁成金屬鋼管制品生產廠家博客網站)
www.kqfzw.com.cn?2006-2021
蘇ICP備08003692號

※【關于本站】※【提問】※網站地圖※【搜索】※【知識星球】※電腦端※
