亚洲毛片无码不卡av在线播放-亚洲毛片无码专区亚洲a片-亚洲毛片无码专区亚洲乱-亚洲美免无码中文字幕在线-亚洲美女被黑人巨大在线播放-亚洲美女高清aⅴ视频免费

常州精密鋼管博客網(wǎng)

差速器齒輪滲碳淬火缺陷原因 分析及對策【經(jīng)驗分享】

2023年10月22日 仁成精密鋼管廠1333???3??? 鋼鐵知識 百度已收錄 № 12747
差速器齒輪滲碳淬火的質(zhì)量缺陷大致可分為：外觀缺陷（氧化、銹蝕），硬度、有效硬化層不合格（硬度高、硬度低、硬度不均勻，有效硬化層深、有效硬化層淺），金相組織缺陷（馬氏體、碳化物、心部組織級別超標、表層非馬超標），熱處理變形（縮孔、錐度、圓度及畸變），下面就齒輪滲碳淬火生產(chǎn)中常見的質(zhì)量缺陷，進行影響因素分析及補救對策實施闡述。


一、外觀缺陷

（1）表面氧化
產(chǎn)生原因可能是熱處理爐密封差而導致漏氣，另外還有可能是滲碳介質(zhì)純度不夠（含有水分）。防范措施即為檢查爐子密封性和提高滲碳介質(zhì)純度。

（2）表面銹蝕、污物、金屬瘤
產(chǎn)生原因可能是進爐前零件沒有徹底清洗干凈，熱處理前機加工時切削液不合格，沒有清洗干凈。零件表面沾有碎切屑，熱處理加熱過程中熔化粘結于零件表面。防范措施即為采用弱堿性清洗液對進爐前零件進行認真徹底清洗，確保進爐前零件的清潔度。


二、有效硬化層深度、表面硬度、心部硬度缺陷

（1）有效硬化層深度又叫淬硬層深度，一般用顯微硬度計檢測，從表面一直測至界限硬度處的直線距離；而滲碳層深是指滲碳層的深度，一般用金相法來檢測，合金滲碳鋼從表面測至過渡區(qū)。因零件的滲碳層深僅指對合金鋼滲入碳的深度，是齒輪熱處理生產(chǎn)中的一個過程指標，不能很好地反映齒輪的熱處理最終結果，故正規(guī)的技術文件，大多以有效硬化層深度作為零件熱處理后的檢測、考核指標。

有效硬化層深度缺陷又分以下兩種情況：
第一種是有效硬化層深度淺，產(chǎn)生的原因可能是：原材料的淬透性差、端淬值低；淬火冷卻介質(zhì)的冷卻能力差；滲碳保溫時間短、強滲及擴散期的碳濃度低，導致滲碳層深度不夠；滲碳爐的有效加熱區(qū)的溫度分布不均勻，導致不同區(qū)域零件滲碳層深度不夠。相應防范措施為：調(diào)換淬透性好、端淬值高的原材料；調(diào)換冷卻能力好的淬火冷卻介質(zhì)或加大淬火冷卻介質(zhì)容量，增加攪拌功能；延長滲碳保溫時間，提高強滲及擴散期的碳濃度，使?jié)B碳層深度合格；檢測滲碳爐有效加熱區(qū)的溫度均勻性，使各零件的滲碳層深度穩(wěn)定、統(tǒng)一，達到技術要求。

第二種是有效硬化層深度深，產(chǎn)生的原因可能是：原材料的淬透性太好、端淬值太高；滲碳保溫時間太長、強滲及擴散期的碳濃度太高，導致滲碳層深度明顯超上差。相應防范措施為：調(diào)換淬透性比較合適的原材料；調(diào)整合適的滲碳保溫時間及強滲和擴散期的碳濃度，確保滲碳層深度合格。

（2）表面硬度缺陷主要含表面硬度高和表面硬度低兩種表現(xiàn)形式。
①表面硬度高，產(chǎn)生的原因可能是：滲碳時碳濃度太高，淬火溫度太高，回火溫度低、時間短。其防范措施為：調(diào)整合適的滲碳碳濃度、合適的淬火溫度、合適的回火溫度及回火時間。

②表面硬度低，產(chǎn)生的原因可能是：滲碳時碳濃度太低，殘留奧氏體過多；回火溫度過高、時間過長，表面產(chǎn)生氧化。其防范措施為：在滲碳碳濃度不足的情況下，提高滲碳氣氛碳勢；選用淬透性好、端淬值高的原材料；調(diào)整在冷卻能力強的淬火冷卻介質(zhì)中淬火；在殘留奧氏體過高的情況下，進行深冷處理；查找造成氧化的原因，采取相應措施。

（3）心部硬度缺陷主要含心部硬度高和心部硬度低兩種表現(xiàn)形式。
①心部硬度高，產(chǎn)生的原因可能是：原材料的端淬值太高，淬火溫度太高，還有可能是有效硬化層深超上限導致。其防范措施為：調(diào)整合適端淬值的原材料和淬火溫度，加強滲碳層深度的檢驗，避免連鎖的質(zhì)量缺陷。

②心部硬度低，產(chǎn)生的原因可能是：原材料的端淬值太低，淬火溫度太低，冷卻設備或淬火冷卻介質(zhì)的冷卻能力太差。防范措施：選用合適端淬值的原材料、合適的淬火溫度，調(diào)換冷卻能力好的淬火冷卻介質(zhì)或增加攪拌功能。



三、熱處理金相組織缺陷

熱處理金相組織缺陷主要指低碳合金鋼經(jīng)滲碳淬火后出現(xiàn)的馬氏體、碳化物、心部組織等級別超標不良和表層的非馬氏體組織深度超標。

（1）低碳合金鋼滲碳淬火后，馬氏體應不大于4級，最好3級以內(nèi)，應為隱晶或細針狀馬氏體加少量殘留奧氏體，不允許出現(xiàn)粗針馬氏體。馬氏體級別超標原因可能是滲碳溫度太高，滲碳時間太長，淬火溫度過高，冷卻速度過快。防范措施：調(diào)整合適的滲碳溫度、時間、淬火溫度和冷卻速度。

（2）碳化物級別不良，碳化物應不大于4級，最好3級以內(nèi)。熱處理后碳化物應分布均勻，不允許出現(xiàn)連續(xù)網(wǎng)狀、針狀和角狀過共析碳化物。其產(chǎn)生原因可能是：滲碳過程中滲碳氣氛的碳勢過高或滲碳時間過長。防范措施：降低滲碳氣氛的碳勢，壓縮滲碳時間，調(diào)整滲碳強滲期和擴散期的比例。

（3）心部組織不良，心部組織應不大于3級，最好2級以內(nèi)。熱處理后心部組織應為低碳馬氏體或下貝氏體加少量游離鐵素體，不允許出現(xiàn)大量塊狀、網(wǎng)狀或針狀鐵素體。心部組織超標又分僅心部出現(xiàn)粗大的板條狀馬氏體，以及沿晶斷續(xù)分布的條塊狀鐵素體，屬原始鍛造殘留組織，可能是原材料軋制或鍛造過程中溫度不均勻、變形量不足造成的。另外，從輪齒表面至心部全部出現(xiàn)粗大組織，屬于較嚴重的過熱組織，產(chǎn)生原因可能是滲碳溫度過高，滲碳時間長，加熱保溫時間過長。防范措施：選用合適的滲碳溫度、滲碳時間及加熱保溫時長。

（4）表層非馬氏體組織超標，滲碳淬火件的表層非馬氏體組織，包括表面脫碳形成的鐵素體、表層沿晶界形成的托氏體或部分鋼中形成的貝氏體。其產(chǎn)生原因可能是內(nèi)氧化，造成滲層表面含碳量下降而產(chǎn)生，一般要求控制在0.02mm以內(nèi)。而造成內(nèi)氧化的原因可能是滲碳介質(zhì)不純，也或是強滲區(qū)滲碳時碳勢過高，調(diào)整碳勢時通入空氣量過大。防范措施即為：采用純度較高的丙酮、甲醇或經(jīng)凈化的天燃氣作為滲碳介質(zhì)。調(diào)整強滲區(qū)滲碳時的碳勢時，建議通入氮氣替代空氣，以杜絕內(nèi)氧化而出現(xiàn)的表層非馬氏體超標。


四、熱處理變形缺陷

熱處理變形是指在熱處理過程中出現(xiàn)的零件內(nèi)孔收縮、橢圓、錐度等，有的是可測量、數(shù)據(jù)化的缺陷，有的是無法測量、數(shù)據(jù)化的無規(guī)律畸變?nèi)毕荨τ跓崽幚砗蟛辉偌庸さ牟钏倨靼胼S齒輪的花鍵孔和精鍛齒齒面，熱處理變形會使花鍵齒和精鍛齒的漸開線齒形失去精度。花鍵孔縮孔、錐度嚴重時，會影響安裝使用；精鍛齒的漸開線齒形畸變時影響齒輪的接觸印痕、嚙合傳動精度。熱處理變形是一個非常復雜、影響因素極多、困擾企業(yè)產(chǎn)品質(zhì)量的棘手問題，現(xiàn)就常見因素逐一描述。

（1）原材料的影響
原材料的淬透性是影響熱處理變形大小的關鍵因素，要想減小零件的熱處理變形，應盡量選用淬透性不太好即端淬值較低的原材料。

原材料的化學成分、帶狀組織和晶粒度等級，對熱處理變形的影響也不可忽視。符合國標的原材料，因化學成分中各元素的質(zhì)量分數(shù)范圍比較寬泛，熱處理變形是很不穩(wěn)定的，為了使化學成分對熱處理變形的影響可控，各企業(yè)必須根據(jù)各自產(chǎn)品的特點，與鋼廠協(xié)商制定各自的企業(yè)標準。帶狀組織的存在使鋼材的組織不均勻，影響鋼材性能，形成各向異性，熱處理時鋼材容易變形，因此對于帶狀組織必須明確要求，軋材帶狀組織級別應不大于3級，等溫退火狀態(tài)下帶狀組織級別應不大于2.5級，奧氏體晶粒度應不小于7級。

原材料的Ms點即為馬氏體轉變的起始溫度，是奧氏體和馬氏體兩相自由能之差，達到相變所需的最小驅動力時的溫度。Ms點主要決定于鋼材的化學成分、合金元素、合金元素種類、奧氏體化溫度、保溫時間長短、冷卻速度，所以選取Ms點較低的原材料，有利于控制熱處理變形。

（2）鍛造及預熱處理的影響
鍛造時合理的鍛造比、成形系數(shù)、恒定的鍛造溫度范圍，可減少鍛件的組織偏析，使組織更加均勻，有利于減少后續(xù)滲碳淬火時的變形。為了消除鍛造應力、均勻細化組織、穩(wěn)控硬度差范圍，建議鍛件必須嚴格按等溫正火工藝進行預熱處理。

（3）裝爐方式的影響
對于薄壁套類或壁厚不均勻的零件，若采用橫擔串裝（見圖1）方式，會出現(xiàn)明顯的圓度，再加上零件的薄壁處相對于其他部位縮孔更為明顯，綜合起來變形就更為嚴重。

為減小更為復雜的變形，最好采用立式串裝（見圖2）或增添防變形套方式（見圖3），以減小熱處理變形，尤其是防變形套的運用，若防變形套尺寸調(diào)整合適，即防變形套外徑與內(nèi)花鍵小徑預留間隙適當，熱處理后的零件幾乎沒有縮孔變形。

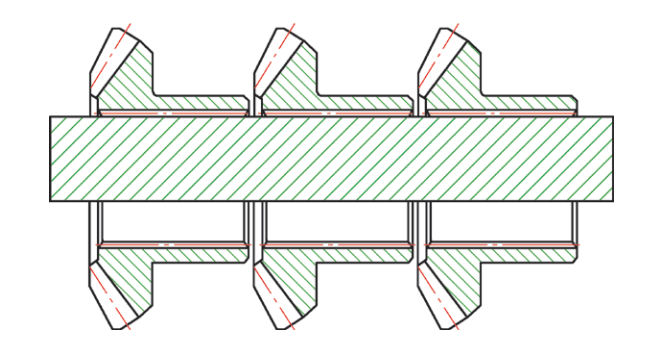

圖  1

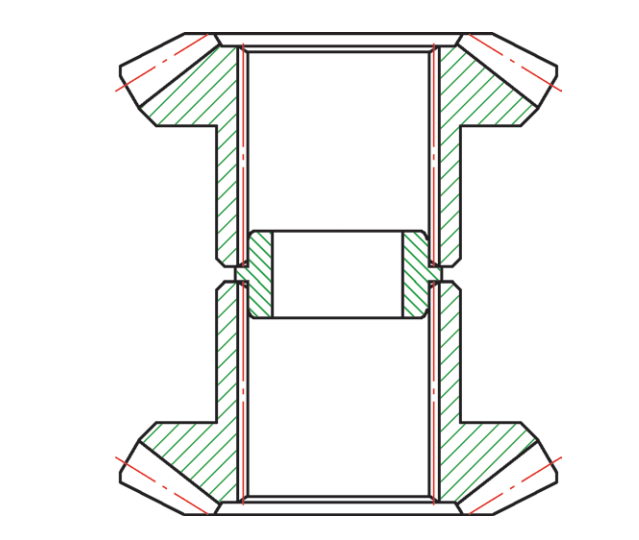

圖  2

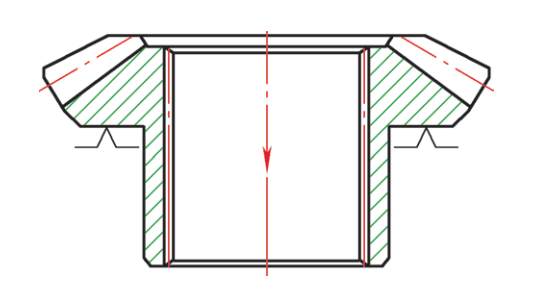

圖  3


（4）機加工表面粗糙度及帶有內(nèi)花鍵零件拉花鍵時的拉削方向的影響
差速器半軸齒輪拉花鍵的內(nèi)孔表面粗糙度會影響熱處理時的變形，若表面粗糙度太差，零件的內(nèi)應力就會增大，熱處理時內(nèi)孔收縮就明顯。另外拉削內(nèi)花鍵時，拉刀的拉削量、拉削速度及拉削后花鍵表面粗糙度，都會直接影響到熱處理時花鍵孔的變形程度，因此要確保拉花鍵前的表面粗糙度不大于1.6μm。拉削過程中，應及時修磨拉刀，嚴禁過度使用，避免出現(xiàn)內(nèi)花鍵齒面拉傷、拉毛；合理使用切削液，保證適當?shù)睦髁俊⒗魉俣龋源_保拉削后的拉削面表面粗糙度不大于1.6μm。

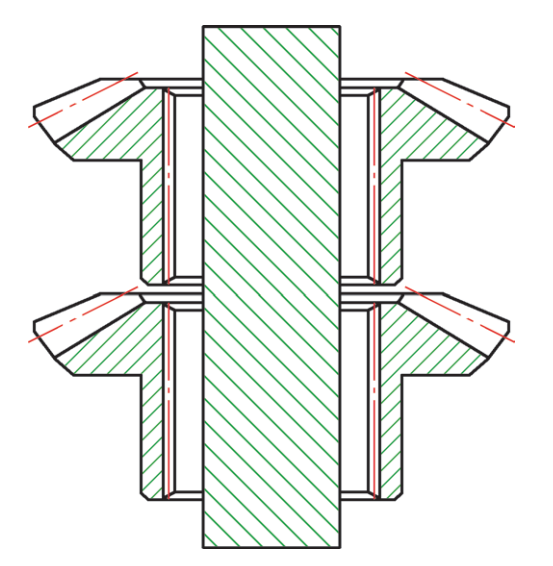

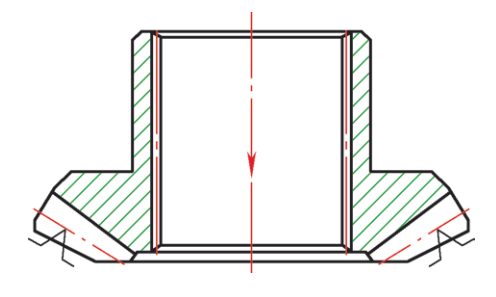

另外，零件在進行內(nèi)花鍵拉削加工時，拉削方向也會影響拉削后花鍵孔的收縮量，如圖4所示拉削時，拉削后測量薄壁端收縮量為0.02～0.03mm，若調(diào)整拉削方向，拉削后測量幾乎沒有收縮量，如圖5所示。

圖  4

圖  5


（5）滲碳淬火工藝的影響
零件在熱處理過程中滲碳時的加熱溫度、加熱時間、淬火溫度，均影響到變形的大小，且變形大小與上述三個參數(shù)成正比。因此，在滿足零件熱處理其他要求前提下，盡量降低滲碳時的加熱溫度、加熱時長和淬火溫度。另外，為了壓縮滲碳時長、提高生產(chǎn)效率，可采用催滲工藝，既可提高產(chǎn)能，又能減小熱處理變形。

（6）淬火冷卻介質(zhì)的影響
對于熱處理時易變形的工件建議采用等溫淬火油，這樣可將熱處理變形控制在一定范圍內(nèi)；對于不易變形的工件、大型零件，可以采用快速淬火油。


五、結束語

熱處理的各種缺陷受相關因素影響太多，有的缺陷可能同時受多個因素的綜合影響，所以只能做些方向性的論述，實際生產(chǎn)中，必須借助“三現(xiàn)”原則具體分析，采取相應措施，提升熱處理的質(zhì)量，減少缺陷數(shù)量或降低關鍵缺陷的嚴重度，為降低質(zhì)量成本而不懈努力。

參考文獻：略。

作者：孟江濤

單位：洛陽華冠齒輪股份有限公司

(本平臺"常州精密鋼管博客網(wǎng)"的部分圖文來自網(wǎng)絡轉載，轉載目的在于傳遞更多技術信息。我們尊重原創(chuàng)，版權歸原作者所有，若未能找到作者和出處望請諒解，敬請聯(lián)系主編微信號：steel_tube，進行刪除或付稿費，多謝!)
熱處理 熱處理技術 淬火 退火 金相組織 晶體結構 正火 回火 齒輪熱處理 滲碳
收藏文章
表情删除后不可恢复，是否删除
取消
确定
图片正在上传，请稍后...
取消上传
评论内容为空！
  • 评论发表您的看法！
101人参与,101条评论
  • 最新评论
2020年11月30日 2:00 散场电影 [河南省新密市网友]

你好，我是网站的管理员，看到您的网址这么好，想做个友情链接，可以吗？

举报回复
2020年11月30日 1:47 [天津市河东区网友]

304不锈钢板重量

举报回复
2020年11月30日 1:05 [贵州省平坝县网友]

钢板材料资料在哪个页面下载

举报回复
2020年11月29日 21:27 [西藏自治区日喀则市网友]

镀锌矩管理论重量表

举报回复
2020年11月29日 21:19 [山东省微山县网友]

常州冷轧精密钢管厂吗？

举报回复
2020年11月29日 20:22 [辽宁省阜新蒙古族自治县网友]

请问你们都做哪些国外标准？

举报回复
2020年11月29日 19:05 窒息 [内蒙古自治区市辖区网友]

技术领先才是真的领先

举报回复
2020年11月29日 18:58 [江西省上高县网友]

表面处理厂家吗？

举报回复
2020年11月29日 16:33 单身也是一种骄傲 [黑龙江省大同区网友]

问你们定钢管 要预付款吗？

举报回复
2020年11月29日 16:00 飘零落雨 [陕西省富平县网友]

请问你们的材料用的是哪个钢厂的？

举报回复
2020年11月29日 15:45 [贵州省石阡县网友]

俄罗斯标准在哪个页面下载

举报回复
2020年11月29日 15:39 小情绪 [湖北省市辖区网友]

带钢退火炉有什么特点？

举报回复
2020年11月29日 15:28 [湖南省攸县网友]

请问，你们钢管都有哪些材料？

举报回复
2020年11月29日 13:51 [安徽省广德县网友]

不锈钢水管文章

举报回复
2020年11月29日 12:51 心淡 [山东省莱阳市网友]

不锈钢管理论重量表规格表在哪个网址下载

举报回复
2020年11月29日 12:42 [山西省柳林县网友]

锅炉钢管有哪些规格？

举报回复
2020年11月29日 12:29 [新疆维吾尔自治区泽普县网友]

模具钢文章有没有

举报回复
2020年11月29日 11:16 忆往夕 [重庆市沙坪坝区网友]

天天都有更新呀，内容这么丰富！

举报回复
2020年11月29日 11:14 格桑花 [黑龙江省克东县网友]

有技术 走遍天下都不怕呀..

举报回复
2020年11月29日 9:07 云中谁忆 [安徽省市辖区网友]

专业好文章！

举报回复
2020年11月29日 8:30 [新疆维吾尔自治区达坂城区网友]

镀锌钢管每米重量

举报回复
2020年11月29日 8:21 [浙江省镇海区网友]

方管计算器有没有

举报回复
2020年11月29日 7:40 [贵州省石阡县网友]

螺栓断裂原因有哪些

举报回复
2020年11月29日 7:22 [西藏自治区波密县网友]

无锡冷轧精密钢管厂吗？

举报回复
2020年11月29日 7:06 [四川省甘洛县网友]

局部镀锡怎么镀？

举报回复
2020年11月29日 6:46 [陕西省佳县网友]

罩式退火有什么特点？

举报回复
2020年11月29日 5:06 情自阑珊 [安徽省蒙城县网友]

你好，打你们公司电话怎么没人接？有个钢管想问你们定。

举报回复
2020年11月29日 3:29 [黑龙江省克东县网友]

热镀锌方管理论重量表有没有

举报回复
2020年11月29日 3:13 [江西省彭泽县网友]

专业的 专家！

举报回复
2020年11月29日 2:31 [河南省睢县网友]

请问，您电话是多少？有个管子 的问题想请教一下。

举报回复
该评论已关闭!
查看更多
常州精密钢管博客正在使用畅言云评
去社区看看吧
去热评看看吧

热评话题

搜索本站鋼鐵技術
★↓在此搜索查找鋼鐵材料知識↓★↘
互聯(lián)網(wǎng) www.kqfzw.com.cn
鋼鐵行業(yè)熱點文章推薦

常州精密鋼管博客網(wǎng)主辦單位:
常州仁成金屬制品有限公司 是 專業(yè)的 精密鋼管 生產(chǎn)廠家，汽車鋼管，電機殼鋼管 生產(chǎn)單位。

常州精密鋼管博客網(wǎng)推薦您訪問：

常州精密鋼管博客網(wǎng)
(常州仁成金屬鋼管制品生產(chǎn)廠家博客網(wǎng)站)
www.kqfzw.com.cn?2006-2021
蘇ICP備08003692號

※【關于本站】※【提問】※網(wǎng)站地圖※【搜索】※【知識星球】※電腦端※

主站蜘蛛池模板： 激情国产一区二区三区四区小说 | 免费人成网站在线观看欧美 | 婷婷综合久久中文字幕蜜桃三电影 | 免费的一级毛片 | 欧美精品18videosex性欧美 | 青草国产精品久久久久久 | 欧美色老妇 | 亚洲玖玖 | 日韩不卡视频在线观看 | 天堂在/线中文在线资源 官网 | 人妻少妇av无码一区二区 | 国产精彩视频在线观看 | 经典香港一级a毛片免费看 精彩视频一区二区 | 日产国产欧美视频一区精品 | 日本高清视频成人网www | 国产人妻一区二区三区久 | 四虎综合九九色九九综合色 | 国产激情在线观看 | 天天色啪| 国产亚洲欧美在线观看三区 | 444aaa| 老太脱裤子让老头玩xxxxx | 思99re久久这里只有精品首页 | 人人超人人超碰超国产97超碰 | 亚洲av无码成人精品区在线观看 | 蜜桃无码一区二区三区 | 91视频污版 | 亚洲欧洲日本在线观看 | 人妻丰满av无码久久不卡 | 偷拍小美女洗澡在线播放 | 亚洲av无码成h在线观看 | 国产精品久久久久久久久动漫 | 国产女人高潮视频在线观看 | 日本99热 | 日日摸夜夜添夜夜添日韩 | 无码少妇a片一区二区三区 无码少妇高潮浪潮av久久 | 激情视频免费网站 | 男女一进一出视频 | 日本精品视频一区二区三区 | 九九视频免费精品视频免费 | 日产精品卡2卡三卡乱码网站 |
