本文主要說(shuō)明氫脆產(chǎn)生的原因，并以液壓主控閥閥芯為例講述發(fā)生氫脆的薄弱點(diǎn)，最后闡明了去氫脆處理的主要措施。
一、氫脆的定義
氫脆是溶于鋼中的氫聚合為氫分子，造成應(yīng)力集中，超過(guò)鋼的強(qiáng)度極限，在鋼內(nèi)部形成細(xì)小的裂紋，又稱白點(diǎn)。氫脆主要發(fā)生在低合金高強(qiáng)度鋼、不銹鋼及彈性零件上，造成氫脆的主要原因是表面處理，如電鍍、氮化等零件的處理過(guò)程中產(chǎn)生的氫滲入到金屬內(nèi)部導(dǎo)致晶格排列混亂，產(chǎn)生扭曲，造成內(nèi)應(yīng)力增加，使金屬或鍍層產(chǎn)生脆性，從而引起零件的斷裂或鍍層的脫落。在過(guò)程中氫脆的發(fā)生需要滿足兩個(gè)條件：金屬有較高的含氫量；有一定的外力作用。由于氫脆所導(dǎo)致的滯后開裂的特性，嚴(yán)重影響零部件的使用性能，存在較大的安全隱患。因此在零件的設(shè)計(jì)加工時(shí)，尤其是液壓元件工作在高壓下，更需要嚴(yán)格控制。
二、去氫脆處理適用的范圍及工序
并不是所有金屬在表面處理過(guò)程中都會(huì)產(chǎn)生氫脆現(xiàn)象，通過(guò)研究數(shù)據(jù)及實(shí)踐來(lái)看，在零件表面處理后氫脆主要產(chǎn)生于以下材料中。（1）抗拉強(qiáng)度在981N/mm2（或硬度在38HRC）以上的經(jīng)過(guò)熱處理的碳素鋼及合金鋼零件。（2）硬度為370HV以上的彈簧鋼（包含琴鋼絲、油回火鋼絲、高碳鋼絲）的零件。（3）在抗拉強(qiáng)度1236N/mm2以上（或36HRC以上）實(shí)施熱處理的馬氏體的不銹鋼產(chǎn)品。現(xiàn)在的加工中，可導(dǎo)致氫脆的工序主要有酸洗、電鍍、氮化、電解，以上工序在處理零件表面時(shí)，會(huì)產(chǎn)生氫且滲入到零件中，從而導(dǎo)致氫脆。
三、氫脆的案例分析
液壓產(chǎn)品一般需在高壓下工作，部分零件承受的力較大，當(dāng)零件吸氫后，在其薄弱地方會(huì)發(fā)生斷裂，如圖1所示的閥芯。
圖1 主控閥閥芯示意
閥芯內(nèi)部為中空，由于功能要求，中空處需要與單向閥配合密封，閥芯處于高壓工作，這就需要與單向閥的配合處具有較強(qiáng)的抗沖擊性及韌性，同時(shí)為了達(dá)到一定的耐磨要求，許多廠家選擇該種閥芯表面鍍鉻處理，而且要求的鍍層較厚，但由于鍍鉻工藝本身電流效率低，因此需要電鍍的時(shí)間較長(zhǎng)，滲氫嚴(yán)重。該閥芯材質(zhì)為42CrMo，調(diào)質(zhì)處理后硬度為32~36HRC，裝配后要求鍍鉻層厚度0.04~0.06mm。閥芯為液壓挖掘機(jī)所用，額定工作壓力31.3MPa，而且由于挖掘機(jī)的特性，沖擊壓力的峰值可達(dá)到60MPa以上，該閥芯電鍍后沒(méi)有去氫脆處理，因此在挖掘機(jī)上使用一段時(shí)間后發(fā)生斷裂，如圖2所示。
圖2 閥芯斷裂

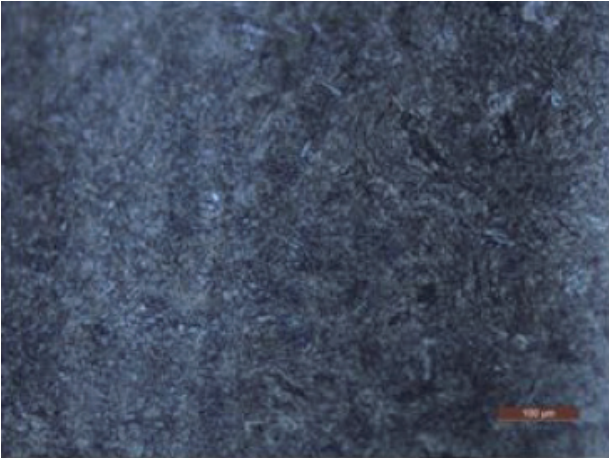

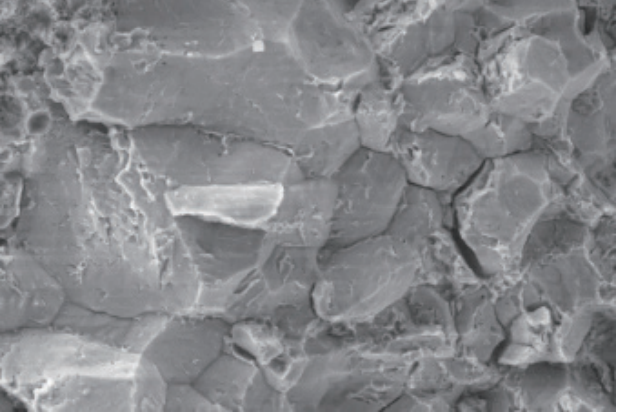

在發(fā)生斷裂后，對(duì)閥芯進(jìn)行了理化分析，實(shí)測(cè)閥芯心部硬度為34.5HRC，并對(duì)閥芯電鍍前及電鍍后的截面分別做了金相分析，如圖3、圖4所示。通過(guò)晶相圖4可以看出，電鍍后閥芯晶相圖中出現(xiàn)明顯的沿晶斷裂的特征——冰糖狀斷口。
圖4 閥芯電鍍后晶相
四、去氫脆的措施及預(yù)防
去除零件吸附氫氣而產(chǎn)生的氫脆，一般選擇使用干燥處理，干燥處理一般分為：第一，干燥處理最好是在經(jīng)過(guò)吸附氫氣工序之后馬上實(shí)施，最長(zhǎng)不得超過(guò)4h。第二，干燥處理的時(shí)間及溫度按附表中要求執(zhí)行，原則上必須一次處理完成，處理開始后，不能中斷，按規(guī)定的時(shí)間連續(xù)保持并完成。第三，鍍層剝離后再次電鍍的情況，或在電鍍之后又實(shí)施其他鍍層的，脆化工序兩次以上的情況，從最初的工序到實(shí)施最終工序后的干燥處理時(shí)間在4h以內(nèi)時(shí)，可只實(shí)施最終工序后的干燥處理，其他的可以省略。去氫脆處理的工藝要求
在零件的設(shè)計(jì)及加工時(shí)，也應(yīng)提前預(yù)防氫脆的產(chǎn)生，如可適當(dāng)?shù)貙?duì)易產(chǎn)生氫脆的材料在表面處理前進(jìn)行加熱、噴丸或振動(dòng)等處理，使工件上的氫氣得以逸出，應(yīng)力得到釋放，減少氫脆現(xiàn)象的產(chǎn)生；在滿足性能的前提下，盡量采用滲氫量少的工藝，如表面處理的除油、除銹等，可采用化學(xué)除油、清洗劑或溶劑除油；在除銹和氧化皮時(shí)，盡量采用吹砂除銹，若采用酸洗，需要在酸洗液中添加緩蝕劑等。
五、結(jié)語(yǔ)
一般來(lái)說(shuō)，材料強(qiáng)度越大，其氫脆敏感性也越大，除了硬度以外，還應(yīng)綜合考慮以下幾點(diǎn)：（1）使用安全系數(shù)大的零件，應(yīng)加強(qiáng)去氫處理。（2）截面積小的零件，如細(xì)小的彈簧、較薄片簧等。（3）帶有易產(chǎn)生應(yīng)力集中的缺口狀零件。表面處理過(guò)程中的氫脆危害極大，去氫脆要求是技術(shù)人員在設(shè)計(jì)加工時(shí)必須明確的概念，根據(jù)不同的零件及使用的情況采取適當(dāng)?shù)拇胧赃_(dá)到消除氫脆的目的。作者：鞏秀江，山東中川液壓有限公司技術(shù)部；
許躍雷，力士德工程機(jī)械股份有限公司
來(lái)源：《金屬加工（熱加工）》雜志
相關(guān)技術(shù)文章:
金屬氫脆原因及去氫脆方法
碳鋼和低合金鋼在堿溶液中的SCC【堿脆】
(本平臺(tái)"常州精密鋼管博客網(wǎng)"的部分圖文來(lái)自網(wǎng)絡(luò)轉(zhuǎn)載，轉(zhuǎn)載目的在于傳遞更多技術(shù)信息。我們尊重原創(chuàng)，版權(quán)歸原作者所有，若未能找到作者和出處望請(qǐng)諒解，敬請(qǐng)聯(lián)系主編微信號(hào)：steel_tube，進(jìn)行刪除或付稿費(fèi)，多謝!)
