亚洲毛片无码不卡av在线播放-亚洲毛片无码专区亚洲a片-亚洲毛片无码专区亚洲乱-亚洲美免无码中文字幕在线-亚洲美女被黑人巨大在线播放-亚洲美女高清aⅴ视频免费

等溫正火組織分析

45#等溫正火冷卻速度對組織的影響

（1）冷卻速度過快出現(xiàn)除珠光體和鐵素體以外組織。

（2）組織為P+F，如何通過F判斷冷卻速度。

（3）組織為P+F，如何通過P判斷冷卻速度。

冷卻速度過快出現(xiàn)除珠光體和鐵素體以外組織。

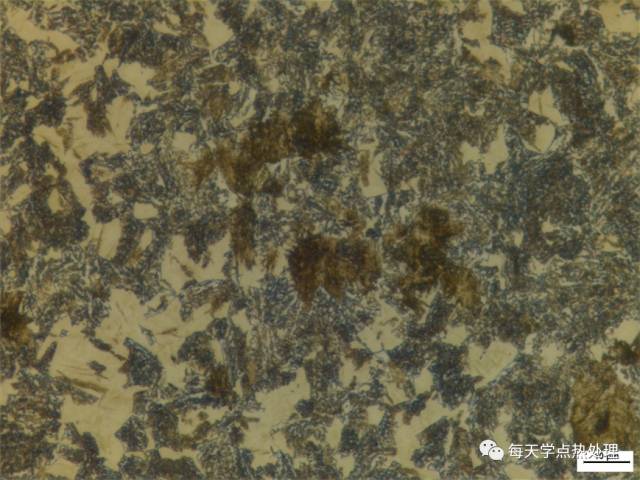

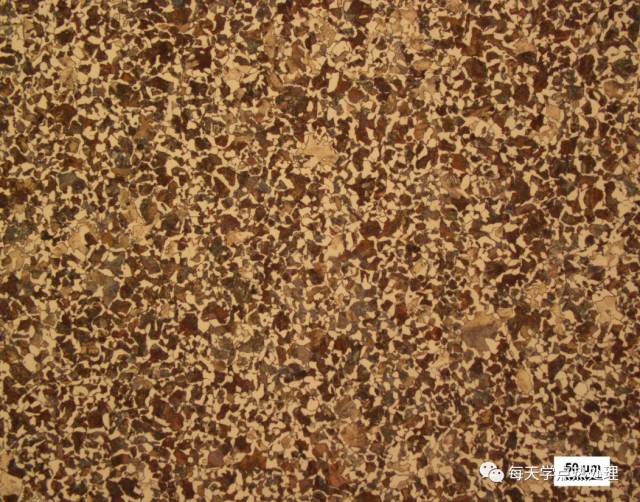

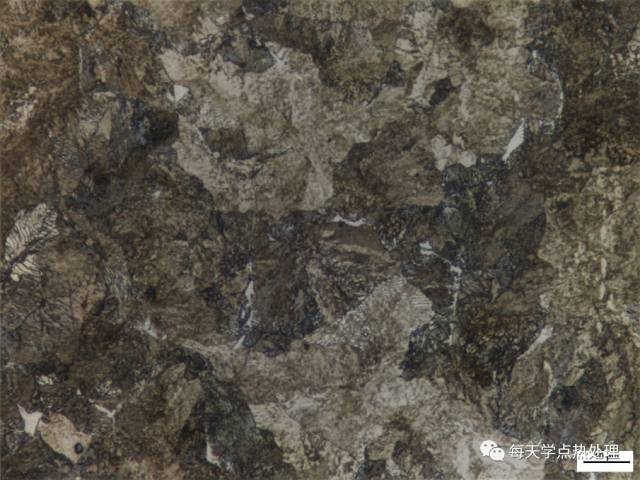

55Cr3熱軋態(tài)                                   500x

55Cr3熱軋態(tài)                                   1000x

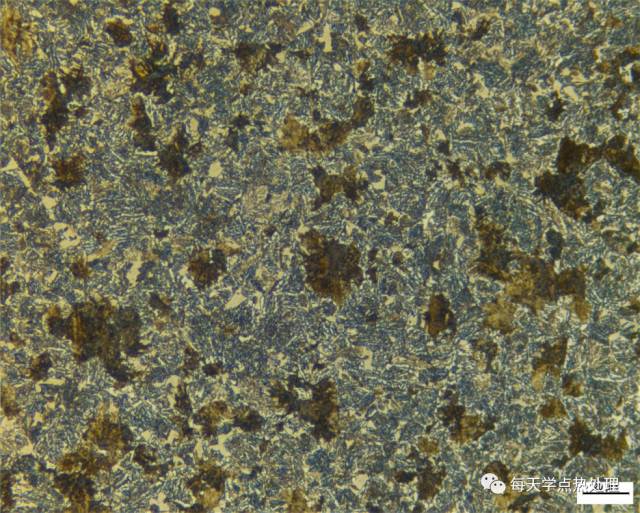

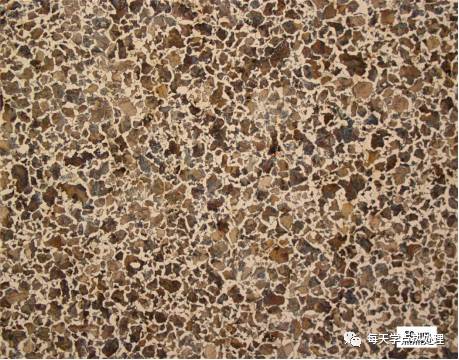

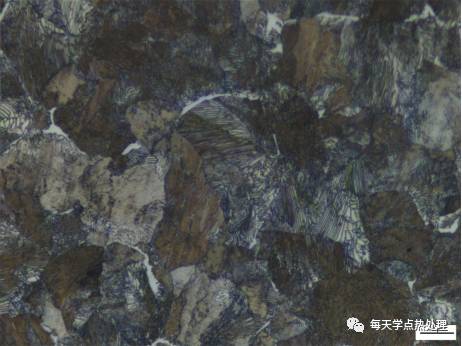

55Cr3熱軋態(tài)                                   500x

55Cr3熱軋態(tài)                                   1000x

組織為P+F，如何通過F判斷冷卻速度

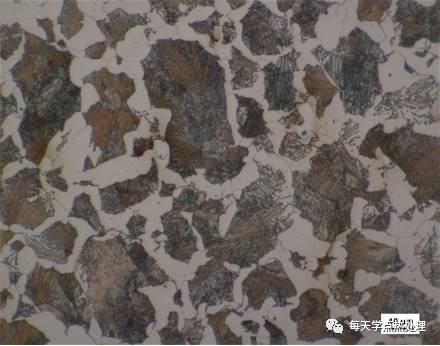

60Si2Mn退火態(tài)                                   200x

60Si2Mn退火態(tài)                                 1000x

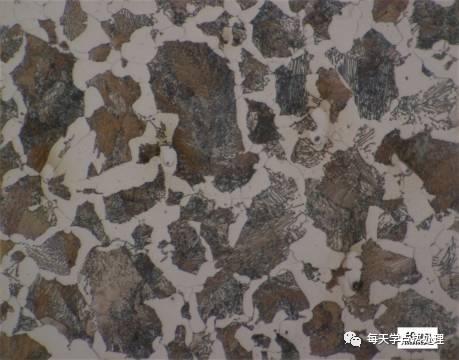

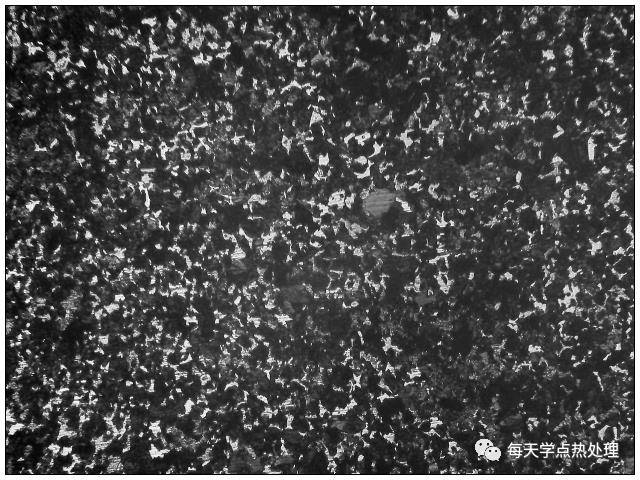

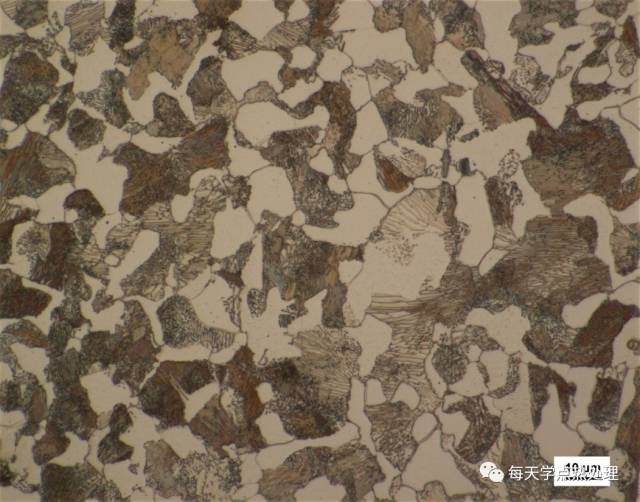

45#等溫正火態(tài)                                   200x

45#等溫正火態(tài)                                  1000x

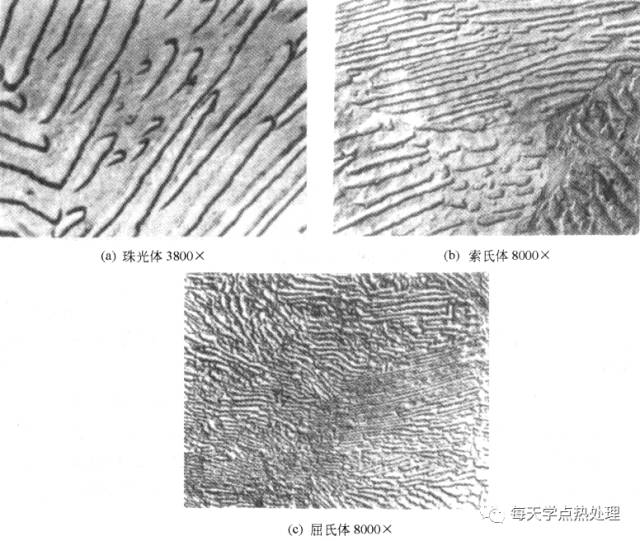

組織為P+F，如何通過P判斷冷卻速度。

60Si2Mn退火態(tài)                                 1000x

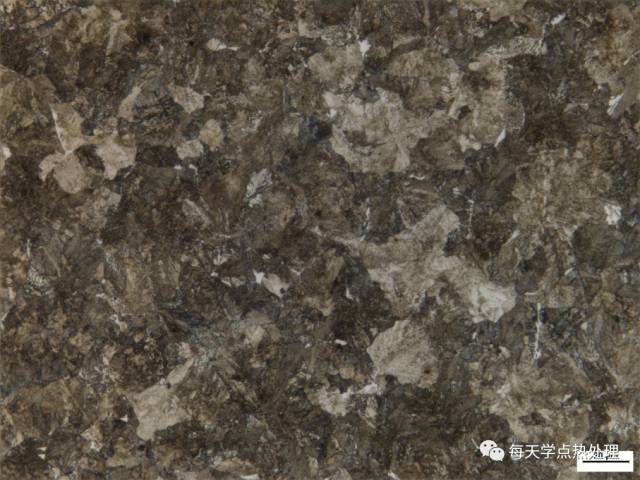

60Si2Mn熱軋態(tài)                                 1000x

690合金、316敏化處理對其影響

     690合金具有優(yōu)良的抗晶間腐蝕和抗晶間應(yīng)力腐蝕開裂的能力，壓水堆核電站蒸汽發(fā)生器傳熱管用材料經(jīng)過了一個(gè) 發(fā)展歷程，包括304奧氏體不銹鋼、600合金、690合金。對600合金服役中的腐蝕失效研究表明，晶間腐蝕和晶間應(yīng)力腐蝕開裂是主要問題，而經(jīng)過TT處理后失效大大減少。

    316不銹鋼為奧氏體不銹鋼，失效形式主要是晶界腐蝕開裂。經(jīng)過焊接后的316很容易在焊接部位失效，主要原因是焊接部位高溫敏化，大量結(jié)晶碳化鉻析出，造成晶界不耐腐蝕，最終晶界腐蝕開裂。

316敏化處理對其影響

316開裂件金相                              1000x

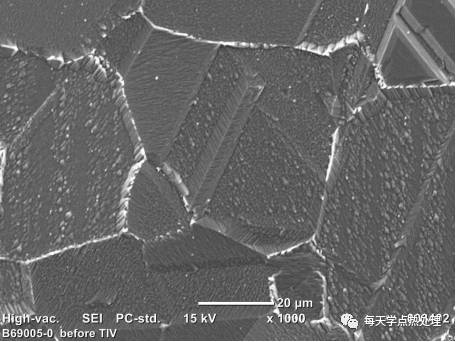

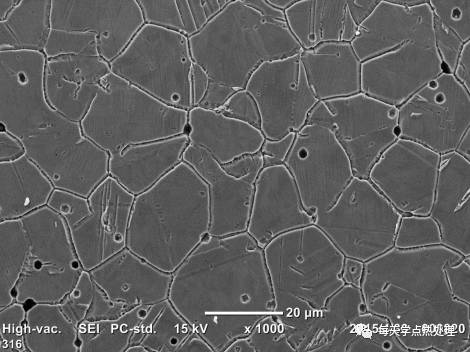

316開裂件SEM照片                         1000x

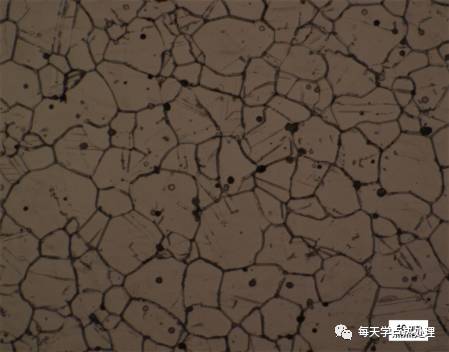

316開裂件固溶處理后金相          1000x

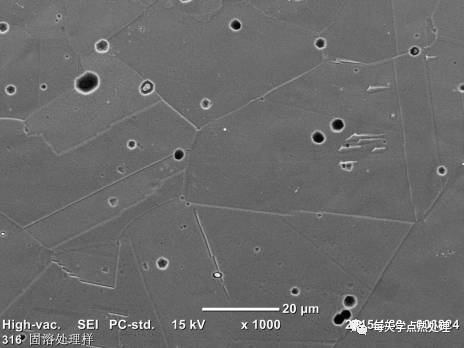

316開裂件固溶處理后SEM照片       1000x

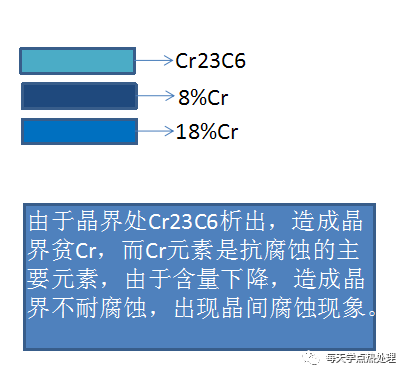

316奧氏體不銹鋼敏化示意圖

690合金TT處理對其影響

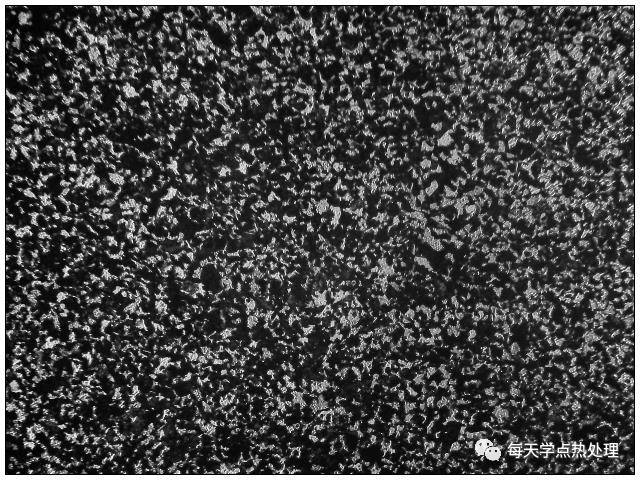

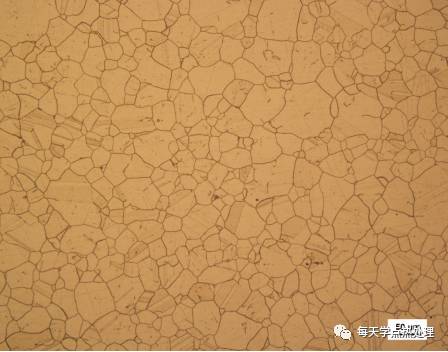

690固溶后金相                                200x

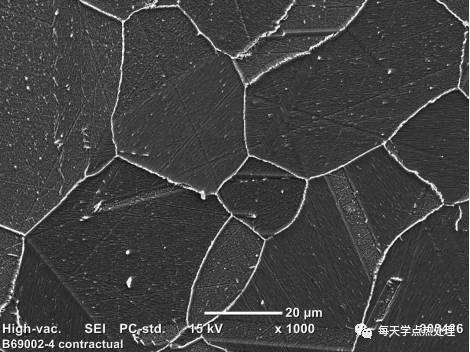

690固溶后SEM照片                          1000x

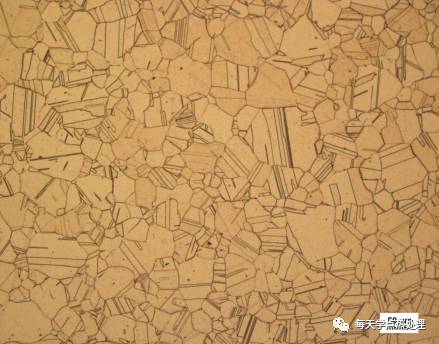

690TT后金相                                200x

690TT后SEM照片                              1000x

溫度對屈服強(qiáng)度的影響

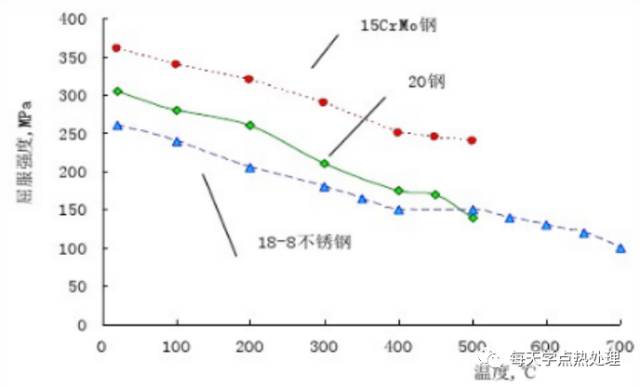

隨溫度的升高，屈服強(qiáng)度下降。

	? 請關(guān)注 微信公眾號: steeltuber.  轉(zhuǎn)載請保留鏈接: http://www.kqfzw.com.cn/Steel-Knowledge/1597305082.html
