1
范圍
本標準規定了熱連軋鋼板及鋼帶的包裝、標志、運輸、貯存及檢驗文件的一般技術要求。
本標準適用于常州精密鋼管博客網生產的熱連軋鋼帶以及由鋼帶橫切成的鋼板及縱切成的縱切鋼帶，以下簡稱鋼板及鋼帶。
2
規范性引用文件
下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件，其隨后所有的修改單（不包括勘誤的內容）或修訂版均不適用于本標準，然而，鼓勵根據本標準達成協議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本標準。
GB/T
18253-2000 鋼及鋼產品 檢驗文件的類型
GB/T 8170-2008 數值修約規則與極限數值的表示和判定
3
一般要求
3.1鋼板及鋼帶應包裝整齊、捆扎結實，標志應粘貼牢固、字跡應清晰。包裝應能保證產品在正常運輸和貯存期間不致松散和損壞。
3.2
包裝材料應符合有關法律法規的規定。
3.3
對于鋼帶包裝，在進行拆除包裝物作業時，需方應采取適當?shù)谋Ｗo措施，避免鋼帶帶頭彈出傷人。
3.4相關包裝元件的功能描述可參見資料性附錄A。在保證包裝質量的前提下，供方可選擇合適的包裝元件替代本標準規定的包裝元件。
4
包裝和標志
4.1鋼帶的包裝和標志應符合表1的規定，鋼板的包裝和標志應符合表2的規定。
4.2供方也可選擇使用免扣打捆方式，此時取消鎖扣。
4.3如需方未選定包裝方式，則由供方確定合適的包裝方式。
4.4根據需方要求，經供需雙方協商同意并在合同中注明，鋼板及鋼帶的包裝和標志可采用不同于表1～表2的規定。
4.5
成品標簽內容包括供方名稱、供方商標、收貨單位、合同號、供貨標準號、牌號、尺寸、爐號、鋼卷號、捆包號、重量、數量等。
5 運輸和貯存
5.1運輸過程中鋼板及鋼帶應防水并避免碰撞。
5.2
鋼板及鋼帶應貯放在干燥、通風的地方。
5.3 鋼板及鋼帶應避免接觸腐蝕性介質。
6
檢驗文件
6.1每批交貨的鋼板及鋼帶必須開具檢驗文件，檢驗文件中按需要應注明：供方名稱及商標、訂貨及收貨單位、合同號、產品名稱、標準號及牌號、尺寸規格、爐號、鋼卷號或捆包號、交貨重量、標準中規定的各項試驗結果、日期、質量管理部門負責人簽字等。
6.2檢驗文件的類型應符合GB/T
18253中規定。當未指定時按GB/T 18253類型5.1B。
6.3數值修約按GB/T 8170的規定。

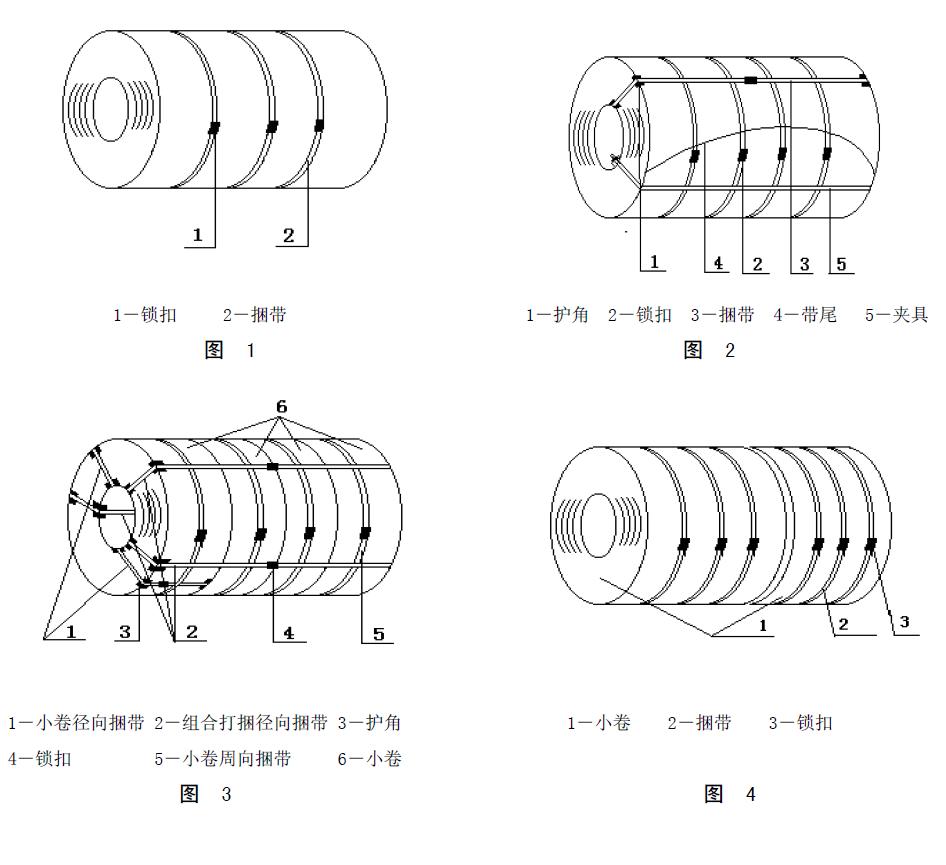

表1
|
表面
處理方式 |
包 裝a |
卷重
t |
適用產品 |
標 志 |
|
包 裝 方 式 |
圖 示 |
|
軋制表面 |
1. 裸露包裝；
2. 捆扎方向：至少周向3道，或至少周向3道，徑向1道；
3.
捆扎處徑向加護角。 |
圖1 |
≤43.6 |
適用于普通包裝的熱軋鋼帶。 |
成品標簽不少于2個 |
|
1. 裸露包裝；
2. 捆扎道次:至少周4徑1；
3.
捆扎處徑向加護角；
4. 在鋼卷尾部安裝夾具。 |
圖2 |
≤43.6 |
適用于特殊包裝的熱軋鋼帶，經供需雙方協商同意時采用。 |
|
1. 每個小卷周向捆扎不小于1道，徑向打捆不小于2道；
2.
組合打捆徑向不少于3道并加護角。 |
圖3 |
≤43.6 |
適用于熱軋縱切鋼帶，縱切成≥3卷的組合包裝。 |
|
1. 每個小卷周向捆扎不小于3道；
2. 每個小卷單獨包裝。 |
圖4 |
≤43.6 |
適用于熱軋縱切鋼帶，縱切成2卷的單獨包裝。 |
|
酸洗表面 |
1. 用防銹紙包裹；
2. 內、外圈用鋼板封閉包裹；
3.
端部加鋼板護蓋、內外護角鋼圈；
4. 捆扎道次：周向、徑向各不少于3道；
5.
端部不涂封邊油脂。 |
圖5 |
≤15.0 |
適用于熱軋酸洗鋼帶。 |
成品標簽不少于2個 |
| a
為保證包裝質量，供方可根據需要增加其它包裝材料，例如在周向捆帶的鎖扣處增加“墊片”，在周向捆帶與徑向捆帶交界處增加“十字鎖扣”等。 |
 |

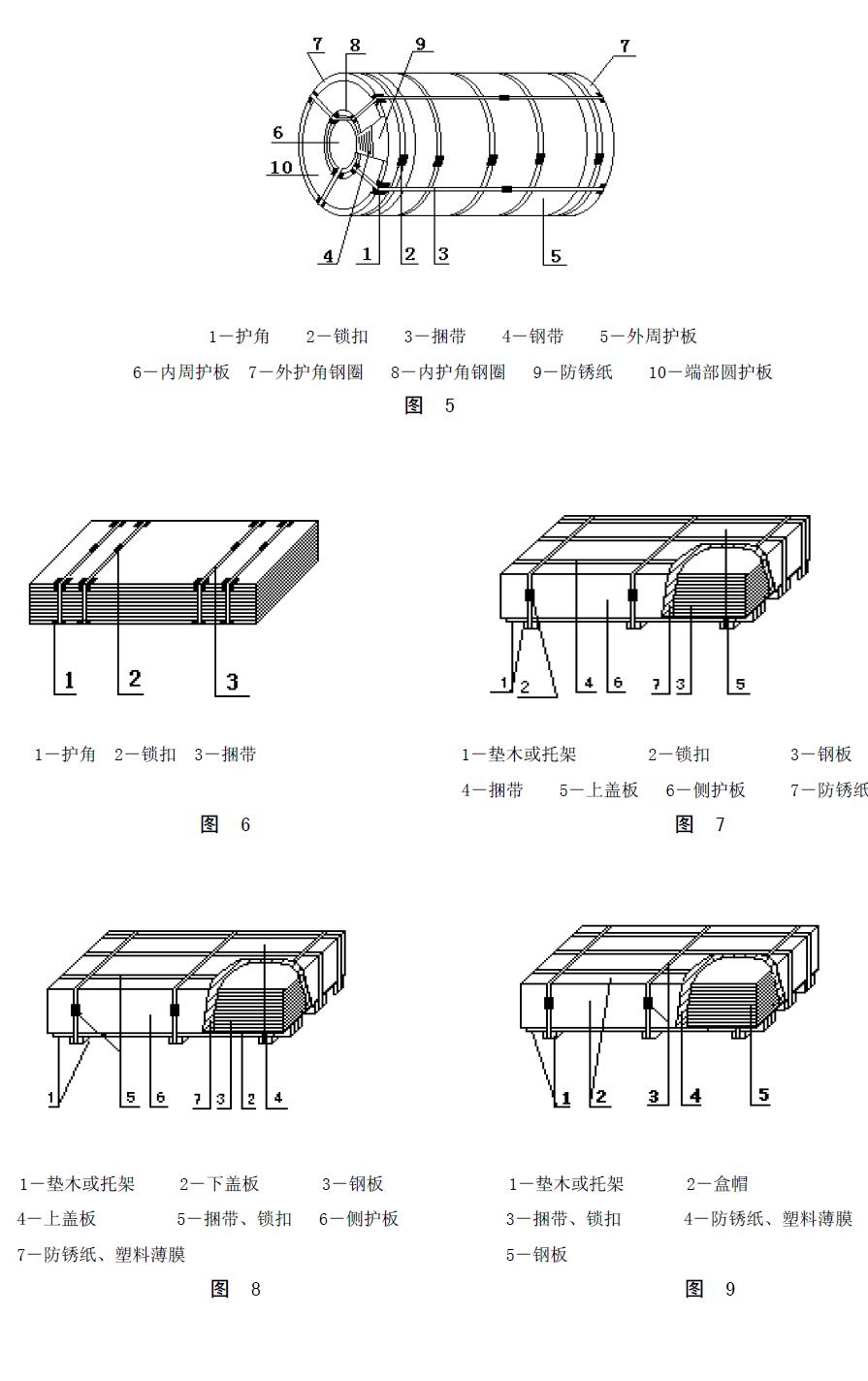

表2
|
表面
處理方式 |
包 裝 |
捆重
t |
適用產品 |
標 志 |
|
包 裝 方 式 |
圖 示 |
|
軋制表面 |
1. 裸露包裝；
2. 橫向捆扎不少于4道；
3.
捆扎處加護角。 |
圖6 |
≤10.0 |
適用于普通包裝要求的鋼板。a |
1. 每捆最上面1張鋼板上粘貼一個成品標簽。
2.
每捆鋼板的側面懸掛一個成品標簽。
3.
對于船板產品,每張船板鋼印或油印（對公稱厚度5mm以上應鋼印）有供方商標、船級社標志、牌號、標準號、尺寸、爐號、鋼卷號等標志。 |
|
1. 用防銹紙包裹；
2. 用上蓋板和側護板包裹；
3.
捆扎道次：縱向不小于2道，橫向不小于3道；
4. 用墊木或托架。 |
圖7 |
≤10.0 |
適用于特殊包裝（盒式包裝）要求的鋼板。 |
|
酸洗表面 |
1. 用防銹紙包裹；
2. 用塑料薄膜覆蓋；
3.
用上蓋板、下蓋板和側護板包裹；
4. 捆扎道次:縱向不小于3道，橫向不小于3道；
5.
用墊木或托架。 |
圖8 |
≤10.0 |
適用于特殊包裝（盒式包裝）要求的鋼板 |
成品標簽
不少于2個 |
|
1. 用防銹紙包裹；
2. 用塑料薄膜覆蓋；
3.
用包裝盒帽（下蓋板、鐵盒蓋包裹，或淺盒加側護板包裹）；
4. 捆扎道次:縱向不小于3道，橫向不小于3道；
5.
用墊木或托架。 |
圖9 |
≤10.0 |
| a
根據用戶要求，經供需雙方協商，可進行單張包裝，此時橫向捆扎1道以便于懸掛成品標志，捆扎處加護角。 |
|
|
附 錄
A
(資料性附錄)
包裝元件的功能
各產品包裝所用的包裝元件的功能可參考表A.1的描述。在保證包裝質量的前提下，表中所列包裝元件的材料可用其他新型材料替代。
表A.1
|
類別 |
包裝元件的功能 |
|
鋼帶 |
1. 捆帶：固定鋼卷，避免在運輸過程中出現松散。
2. 鎖扣：固定捆帶。
3.
護角：避免鋼卷邊部受外力損傷。
4. 防銹紙：防止鋼卷生銹。
5.
內周護板：避免鋼卷卷芯受外力損傷，防止防銹紙、塑料套、護角受外力破損，減少雨水對鋼
卷的侵襲。
6.
外周包板：避免鋼卷外周受外力損傷，防止防銹紙、塑料套、護角受外力破損，減少雨水對鋼卷的侵襲。
鋼帶
7.
圓護板：避免鋼卷端面受外力損傷，防止防銹紙、塑料套、護角受外力破損，減少雨水對鋼卷的侵襲。
8.
內護角鋼圈：避免鋼卷內圈邊部受外力損傷，固定內周護板和鐵圓護板，減少雨水對鋼卷的侵襲。
9.
外護角鋼圈：避免鋼卷外圈邊部受外力損傷，固定外周包板和鐵圓護板，減少雨水對鋼卷的侵襲。
10.
鎖扣墊片：避免鎖扣對鋼卷形成損傷。
11. 十字鎖扣：避免兩根交叉的捆帶發生偏移。
12.
其他。 |
|
鋼板 |
1. 捆帶：固定鋼板，避免在運輸過程中出現松散。
2. 鎖扣：固定捆帶。
3.
托架：便于鋼板的疊放和吊運。
4. 下蓋板：增加鋼板的受力面積，使鋼板受力均勻。
5.
上蓋板：避免鋼板頂面受外力損傷，防止防銹紙、塑料薄膜等受外力破損，減少雨水對鋼板的侵襲。
6.
防銹紙：防止鋼板生銹。
7. 膠帶：固定防銹紙、塑料薄膜、護角等包裝材料。
8.
塑料薄膜：緩解防銹紙緩蝕劑的揮發速度，減少雨水對鋼板頂部的侵襲。
9. 護角：避免鋼板邊部受外力損傷。
10.
側護板：避免鋼板側面受外力損傷，防止防銹紙、護角受外力破損，減少雨水對鋼板的侵襲。
11.
盒帽：避免鋼板側面和頂面受外力損傷，防止防銹紙、塑料薄膜、護角受外力破損，減少雨水對鋼板的侵襲，提升鋼板包裝的外觀形象。
12.
其他。 |
|
|
附加說明：
本標準代替Q/BQB
300－2003。
本標準與Q/BQB300－2003相比主要變化如下：
—— 增加了包裝的一般要求；
——
修改了熱軋鋼帶普通包裝的規定；
—— 取消了非船板鋼板的鋼印或滾印標志規定；
——
增加了鋼板和鋼帶的運輸和貯存規定；
—— 增加了檢驗文件類型規定；
—— 增加了資料性附錄A
《包裝元件的功能》
本標準的附錄為資料性附錄。
本標準由寶山鋼鐵股份有限公司質量部提出。
本標準由寶山鋼鐵股份有限公司質量部起草。
本標準起草人
黃錦花。
本標準于1989年首次發布，1994第一次修訂，1999第二次修訂，2003年第三次修訂。
|
